Готовы посчитать заказ?
Пришлите чертеж или 3D-модель - подготовим расчет и предложим оптимальную технологию шлифовки под вашу задачу.

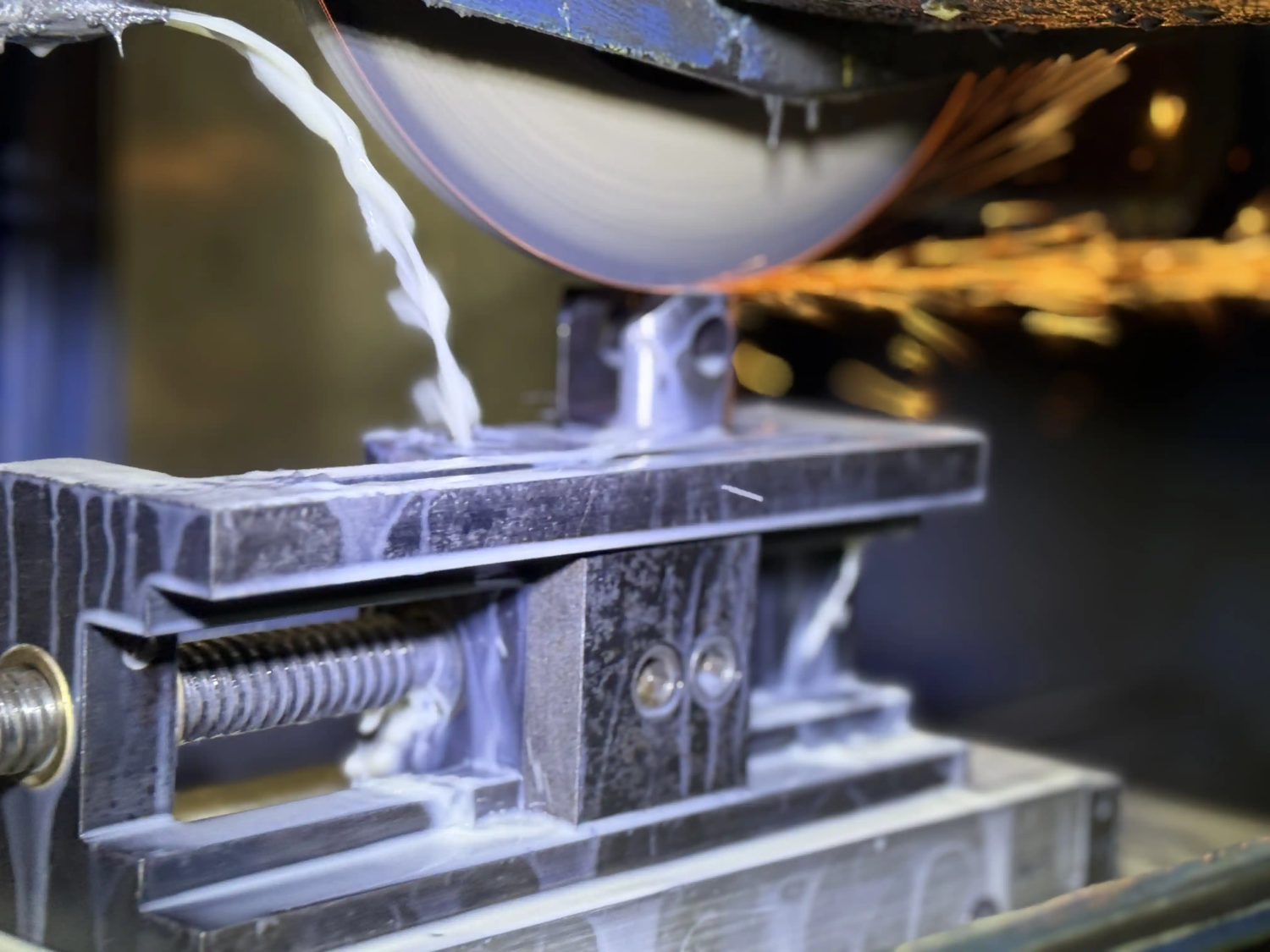

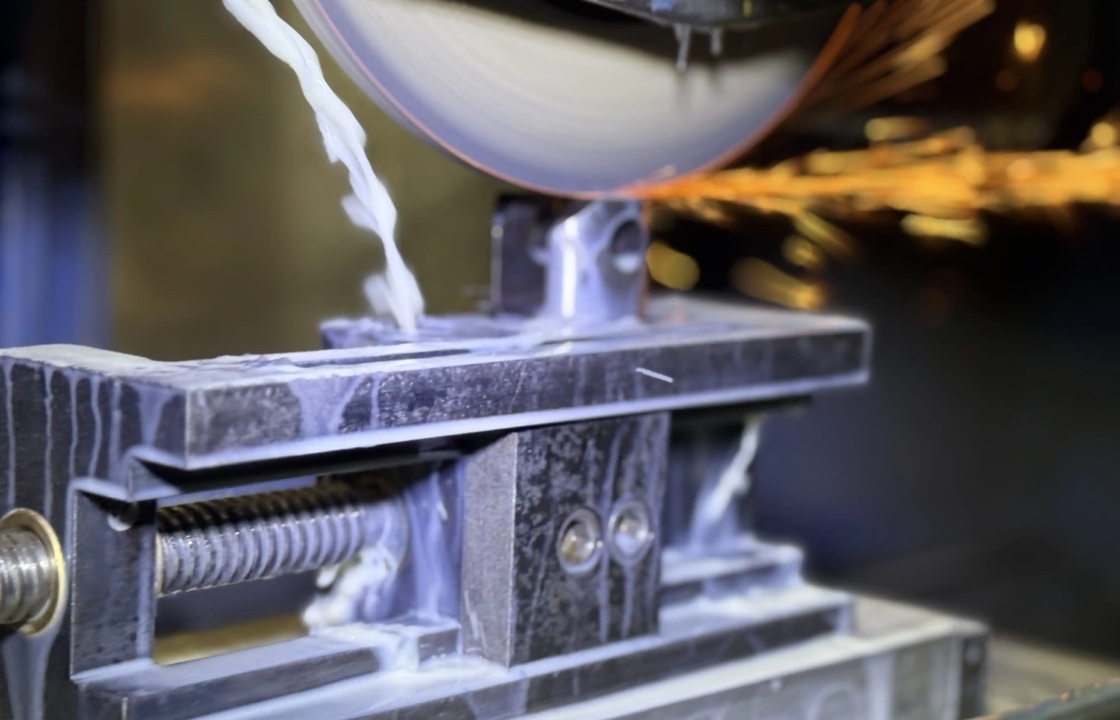

Плоская шлифовка ЧПУ - финишная обработка плоских поверхностей, когда важны параллельность, плоскостность, точная толщина и стабильная шероховатость. Подходит для деталей после фрезеровки, термообработки, электроэрозии и сварки, когда требуется доведение до посадок и геометрии.
- Быстрый расчет стоимости по файлам - обычно в день обращения
- Плоское шлифование как отдельная операция и как финиш после мехобработки
- Контроль геометрии и шероховатости - под задачу и посадки
- Работа с металлами и техническими материалами - по согласованию
- Повторяемость размеров в серии - стабильный результат от партии к партии
- Удобная логистика - упаковка, маркировка, доставка по договоренности
Для расчета пришлите чертеж или модель и короткое ТЗ:
- Файлы: PDF, DWG, DXF, STEP, IGES (если есть)
- Материал, твердость и состояние заготовки
- Количество, сроки, требования к поверхности (Ra) и геометрии
- Критичные размеры, толщина, плоскостность, параллельность (если есть)
Чем точнее исходные данные, тем быстрее даем коммерческое предложение и запускаем заказ в работу.
Что получаете на выходе
- Плоские поверхности в размер - под сборку, прилегание, направляющие и опорные плоскости
- Согласованная плоскостность, параллельность и точная толщина детали
- Заданная чистота поверхности (Ra) - от рабочих плоскостей до посадочных и уплотнительных
- Партия с повторяемостью размеров - удобно для сборки и стабильной эксплуатации
- При необходимости - контрольный протокол измерений по критичным размерам
Операции плоской шлифовки
- Шлифовка плоскостей по базам - доведение толщины и прилегания
- Шлифовка опорных и посадочных плоскостей под сборку
- Доводка деталей после фрезеровки - снятие ступенек и риски
- Шлифовка после термообработки - восстановление геометрии и размера
- Шлифовка пластин, проставок, шайб по чертежам
- Финишная обработка плит, оснований, фланцев, крышек
- Подготовка поверхности под уплотнение, склейку, покрытия - по ТЗ
- Снятие заусенцев и обработка кромок - по согласованию
Возможности шлифовального участка
На производстве выполняются плоское, круглое и внутреннее шлифование. Для страницы плоской шлифовки это важно, потому что мы можем брать в работу детали не только как отдельную операцию, но и как часть полного технологического маршрута: после фрезеровки, токарной обработки, термообработки или в составе комплексного изготовления деталей по чертежам.
Плоская шлифовка используется там, где важно получить точную толщину, стабильное прилегание, заданную шероховатость и повторяемость геометрии в партии. Это особенно актуально для плит, направляющих, оснований, проставок, фланцев, крышек и других деталей с критичными плоскостями.
Возможности и ограничения
Конкретные габариты, допуски и достижимая шероховатость зависят от материала, твердости, площади контакта, припуска и базирования. Для точного ответа лучше прислать файл детали. Ниже - ориентиры, которые обычно важны при расчете:
| Тип заготовки | Плита, резаная заготовка, поковка, детали после фрезеровки, детали после термообработки |
|---|---|
| Материалы | Конструкционные и легированные стали, нержавеющие стали, алюминий и сплавы, латунь, бронза, медь, титан - по согласованию, инструментальные стали, технические пластики и другие материалы по задаче |
| Точность | Подбираем под посадки и функционал. Критичные размеры выделяем и контролируем отдельно: толщина, параллельность, плоскостность |
| Шероховатость | Ra под задачу: от рабочих плоскостей до уплотнительных и посадочных поверхностей. Направление риски и зона обработки - по ТЗ |
| Серийность | Единичные изделия, малые серии, серийное производство |
| Формат работы | Как отдельная операция плоской шлифовки или как часть полного цикла изготовления детали |
Что можем шлифовать
- плиты, основания, фланцы, крышки
- проставки, шайбы, опорные элементы
- детали после фрезеровки и токарной обработки
- детали после закалки и другой термообработки
- элементы с критичными плоскостями под сборку и прилегание
Контроль качества
Качество формируется на трех этапах: подготовка ТЗ и технологии, обработка, финальный контроль. Для стабильного результата в серии фиксируем режимы, абразив, базирование и контрольные точки.
- Входной контроль заготовки - геометрия, припуск, коробление, состояние поверхности
- Операционный контроль - толщина и базовые поверхности после черновых проходов
- Финальный контроль - толщина по точкам, параллельность, плоскостность, визуальный контроль поверхности
- Измерения - штангенинструмент, микрометры, индикаторы, калибры, при необходимости контроль на КИМ - по согласованию
Для ответственных деталей возможно оформление протокола измерений по согласованному перечню размеров.
Как мы запускаем заказ
- Получаем данные - чертеж, 3D-модель, фото или образец, требования к поверхности и геометрии
- Проверяем технологичность - базы, припуск, зоны шлифовки, требования к кромкам и прилеганию
- Согласуем - материал, количество, сроки, контроль, упаковку, доставку
- Изготавливаем - шлифовка, межоперационный контроль, при необходимости доработка
- Сдаем - финальный контроль, маркировка, упаковка, отгрузка
Из чего складывается цена
- Материал и твердость - особенно после термообработки
- Площадь шлифуемой поверхности и требуемая шероховатость
- Требования к геометрии - плоскостность, параллельность, точная толщина
- Объем партии - подготовка и настройка распределяются на количество
- Сроки - стандартные или срочные
- Допработы - термообработка, покрытия, контроль на КИМ, обработка кромок - по согласованию
Для экономии бюджета в серии помогаем с оптимизацией: припуски, базирование, унификация толщин и допусков, выбор заготовки и последовательности операций.
Получить расчет
Технические рекомендации для чертежа
- Выделяйте критичные плоскости и размеры - толщина, плоскостность, параллельность
- Указывайте требования к поверхности (Ra или Rz) и зоны, где это критично
- Задавайте допуски геометрии, если важно прилегание или отсутствие перекоса
- Если деталь после термообработки - укажите твердость и припуск под доведение
- Требования к кромкам - фаска, притупление, отсутствие заусенцев, если нужно
Частые вопросы
Да. Плоская шлифовка часто выполняется после термообработки, чтобы вернуть геометрию и выйти в точную толщину. Для расчета пришлите чертеж и укажите материал, твердость и какие плоскости критичны.
Припуск зависит от материала, площади и требований к геометрии и шероховатости. Для точного ответа достаточно файла детали и информации о состоянии заготовки - подберем безопасный припуск под вашу задачу.
Единичные изделия, малые серии, серийное изготовление. Оптимальный вариант подбираем после просмотра чертежа, допусков и требований к контролю.
Да. Мы можем взять деталь как на отдельную операцию плоской шлифовки, так и в составе полного цикла. Это удобно, когда нужно довести толщину, плоскостность, параллельность или получить заданную чистоту поверхности после предыдущей мехобработки.
- Отметьте плоскости, которые шлифуются, и базы для контроля
- Укажите толщину и допуски - где критично, где допустим рабочий допуск
- Задайте требования к Ra для посадочных и уплотнительных зон
- Если важно - задайте допуски геометрии: плоскостность, параллельность, перпендикулярность
