Универсальный гидропневматический стенд проверки клапанов

Универсальный гидропневматический стенд проверки клапанов

Изготавливаем гидропневматический стенд проверки предохранительных клапанов DN15-DN200 с ручным управлением. В стенде установлены газовый бустер 60:1 и жидкостный насос 64:1, предусмотрены отдельные линии для испытаний воздухом, азотом и водой. Гидравлический прижим развивает усилие до 20 тс.

Арматура
DN15-DN200
Контуры
Газ и вода
Прижим
До 20 тс
Стоимость и срок сообщим после обращения.

Назначение и функции

  • Настройка и проверка давления срабатывания предохранительных клапанов.
  • Испытания на газовой среде: воздух или азот.
  • Гидравлические испытания водой с контролем давления.
  • Проверка герметичности затвора и обратной посадки.
  • Работа с фланцевой и резьбовой арматурой на отдельном зажимном столе.

Технические характеристики

Газовый испытательный контур

Испытательная средаВоздух или азот
Привод нагнетателяПневматический
Давление приводного воздуха3-8 бар
Коэффициент усиления газового бустера60:1
Рабочее испытательное давление0-40 МПа / 0-400 бар
Режим получения 400 бар на газеПриводной воздух 6,6 бар
Входное давление газа25-480 бар
Регулирование выходного давленияРегулятор давления приводного воздуха
Запорная арматураИгольчатые клапаны высокого давления
ТрубопроводыНержавеющая сталь

Жидкостный испытательный контур

Испытательная жидкостьВода
Привод насосаПневматический
Коэффициент усиления жидкостного насоса64:1
Рабочее испытательное давление0-40 МПа / 0-400 бар
Режим получения 400 бар на жидкостиПриводной воздух 6,3 бар
Давление приводного воздуха3-8 бар

Зажим и управление

Диапазон диаметровDN15-DN200
Наименьший условный диаметр15 мм
Наибольший условный диаметр200 мм
Тип присоединенияФланец или резьба
Зажим клапанаГидравлический от ручного масляного насоса
Усилие прижима0-20 тс
Контроль усилияМанометр контура зажима
УправлениеРучное, игольчатыми клапанами и регуляторами
Электроподключение для работы нагнетателяНе требуется
ПередвижениеКолеса и опорные элементы

Измерение давления

Измерительные диапазоны0-2,5; 0-10; 0-25; 0-60 МПа
Диапазоны манометров в барах0-25; 0-100; 0-250; 0-600 бар
Класс точности манометров0,4
Точность регулирования давленияМенее 1 % полной шкалы
Контроль герметичностиПроверка утечки через затвор
Проверяемые параметрыДавление открытия, сброса и обратной посадки

Габариты, масса и упаковка

Масса пульта90 кг
Масса зажимного стола220 кг
Корпус пульта по чертежу720 × 500 × 560 мм
Основание стола по чертежу600 × 600 мм
Высота корпуса стола по чертежу500 мм
Вынос боковой полки180 мм
Упаковка пульта820 × 570 × 790 мм
Упаковка зажимного стола670 × 670 × 890 мм
Тип транспортной упаковкиДеревянный ящик

Рабочее давление стенда - до 40 МПа. Указанные измерительные диапазоны до 60 МПа относятся к шкалам приборов. Допустимое давление конкретного клапана определяется его параметрами и усилием прижима.

Устройство и работа стенда

Газовый контур

Пневматический бустер подает воздух или азот в высоконапорную линию. Выходное давление задается регулятором приводного воздуха и регулирующей арматурой.

Жидкостный контур

Отдельный пневмогидравлический насос подает воду через фильтр и высоконапорную линию. На пульте размещены органы управления подачей и сбросом, приборы контроля давления и уровня.

Зажим арматуры

Клапан устанавливается на отдельном столе и закрепляется гидравлическим прижимом. Ручной масляный насос создает усилие зажима, которое контролируется по манометру.

Пульт и мобильные основания

Насосы, трубопроводы и арматура размещены в корпусе пульта. Пульт и зажимной стол передвигаются на колесах, силовые и испытательные линии соединяют два модуля.

Комплектация стенда

  • Пульт с насосным модулем, регуляторами давления и манометрами.
  • Передвижной зажимной стол с ручным гидронасосом и прижимом до 20 тс.
  • Высоконапорные соединительные линии и комплект фланцевых и резьбовых переходников.
  • Уплотнения, прокладки, фитинги и комплект обслуживания.
  • Инструкция по эксплуатации и материалы по работе с оборудованием.
  • Газовый бустер и отдельный насос для жидкостного контура.

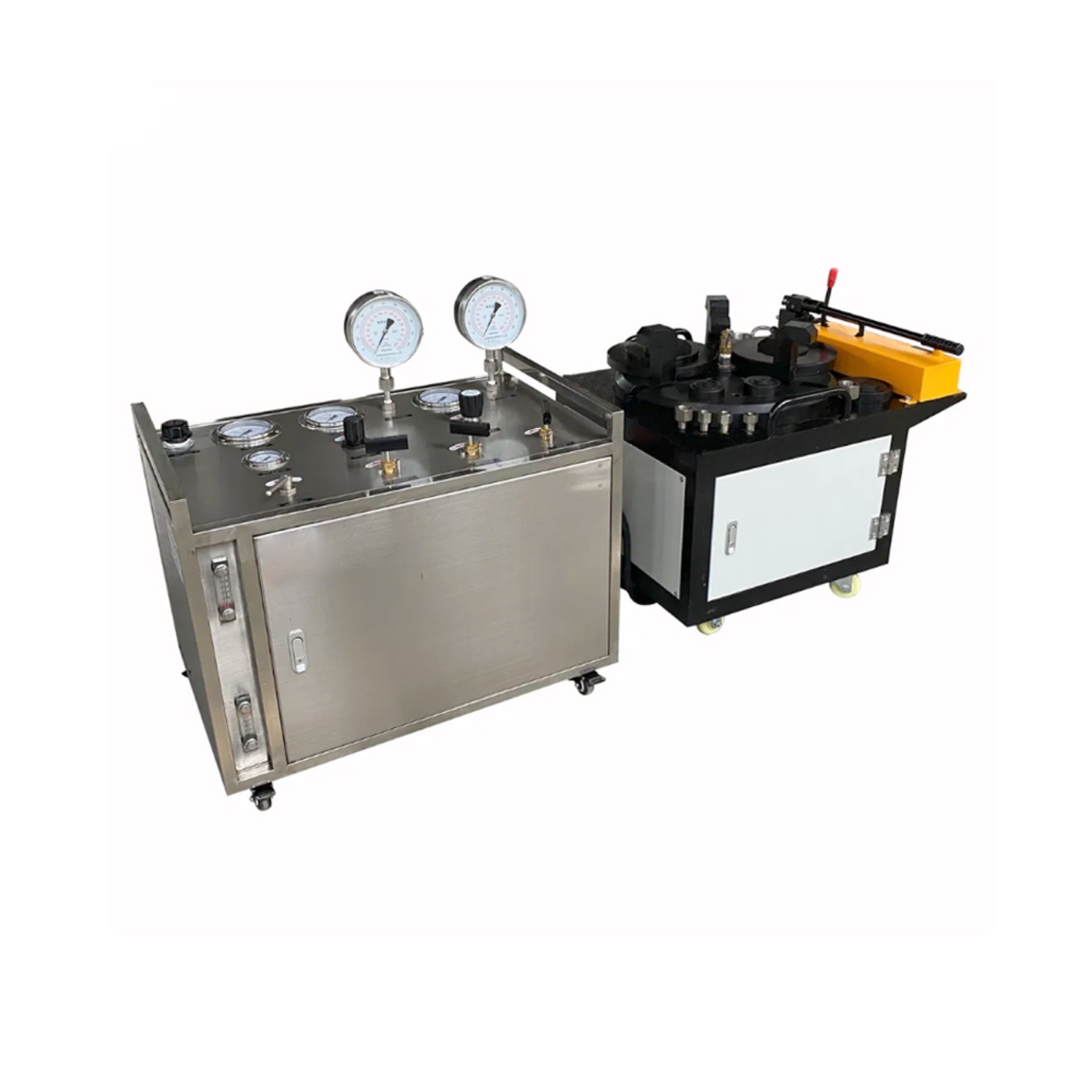

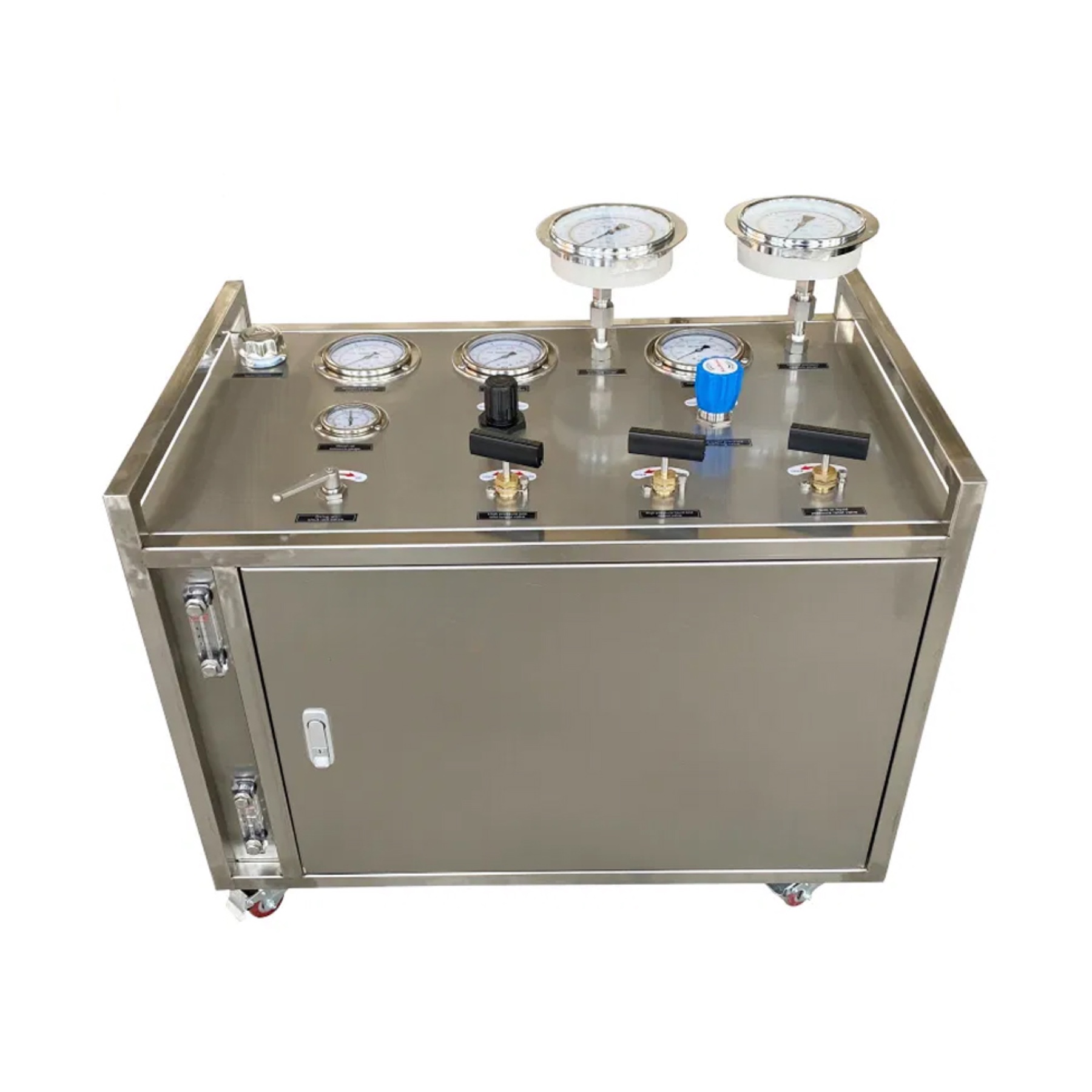

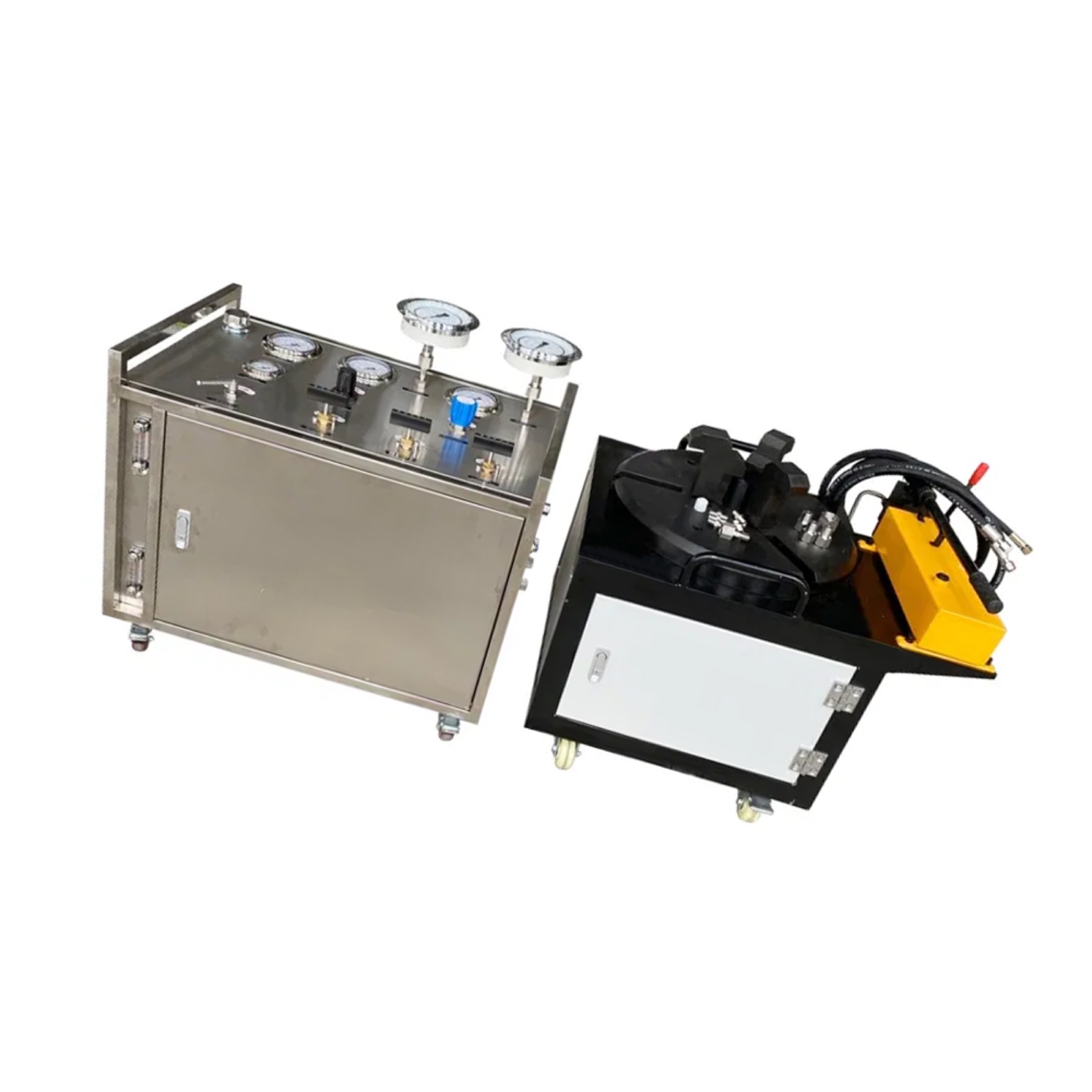

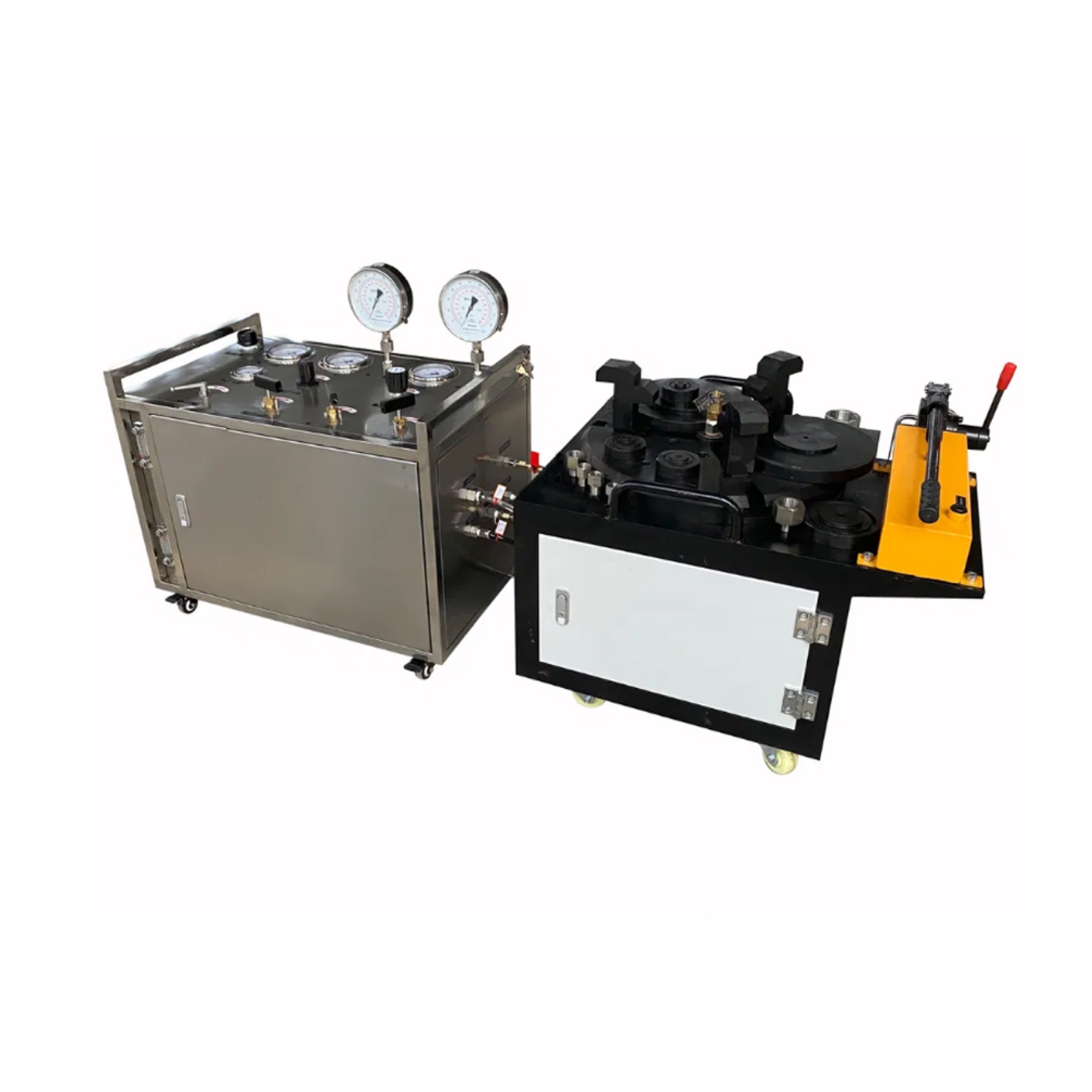

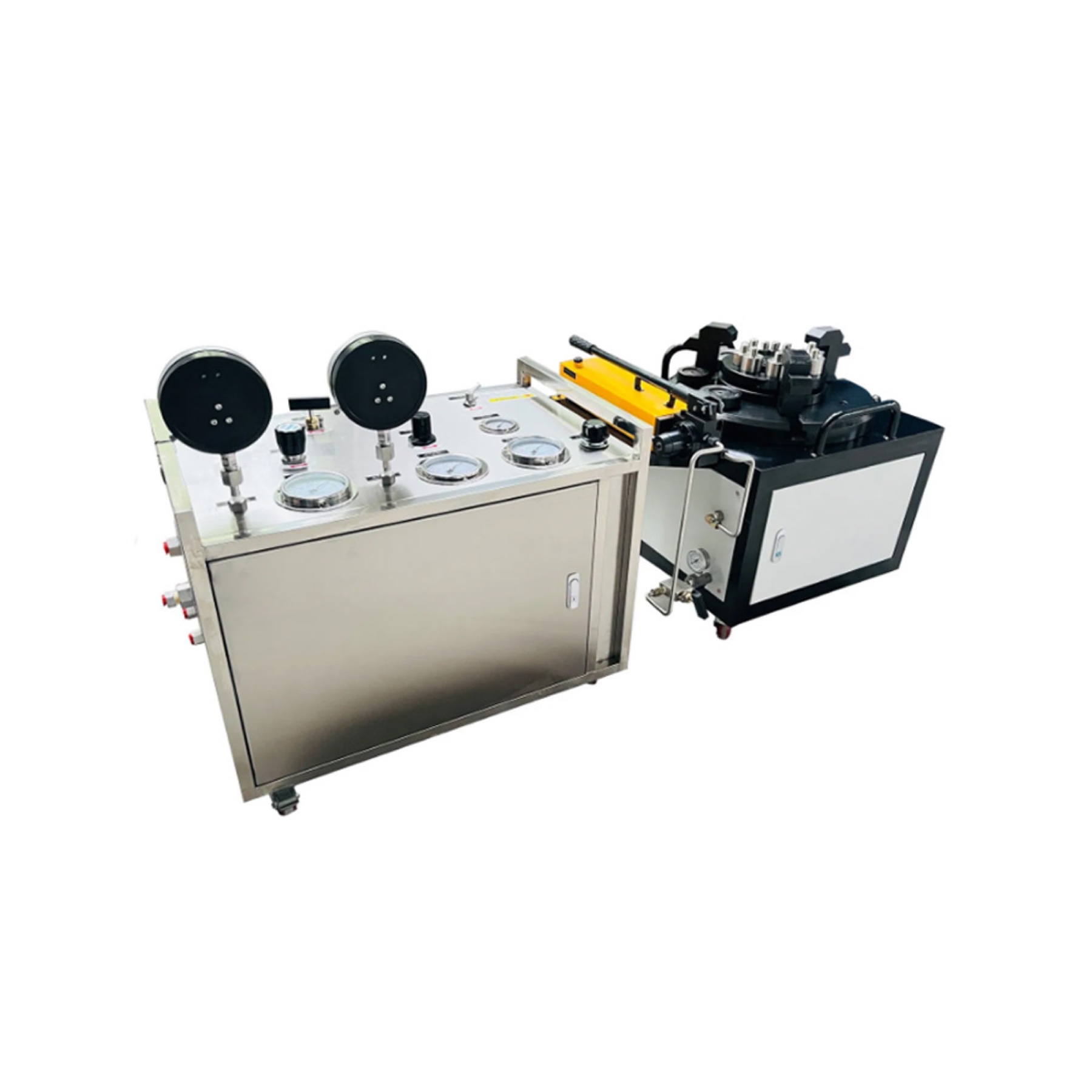

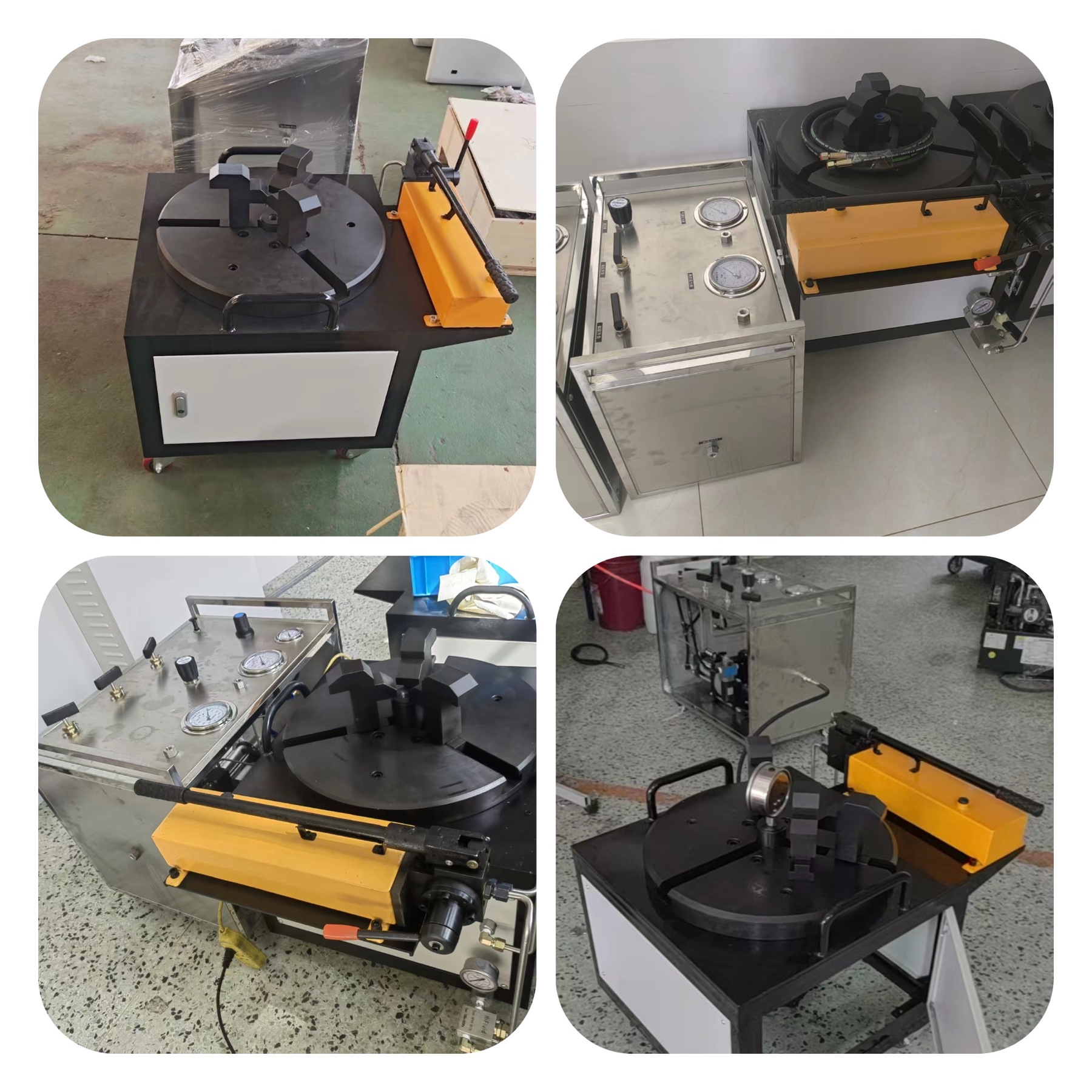

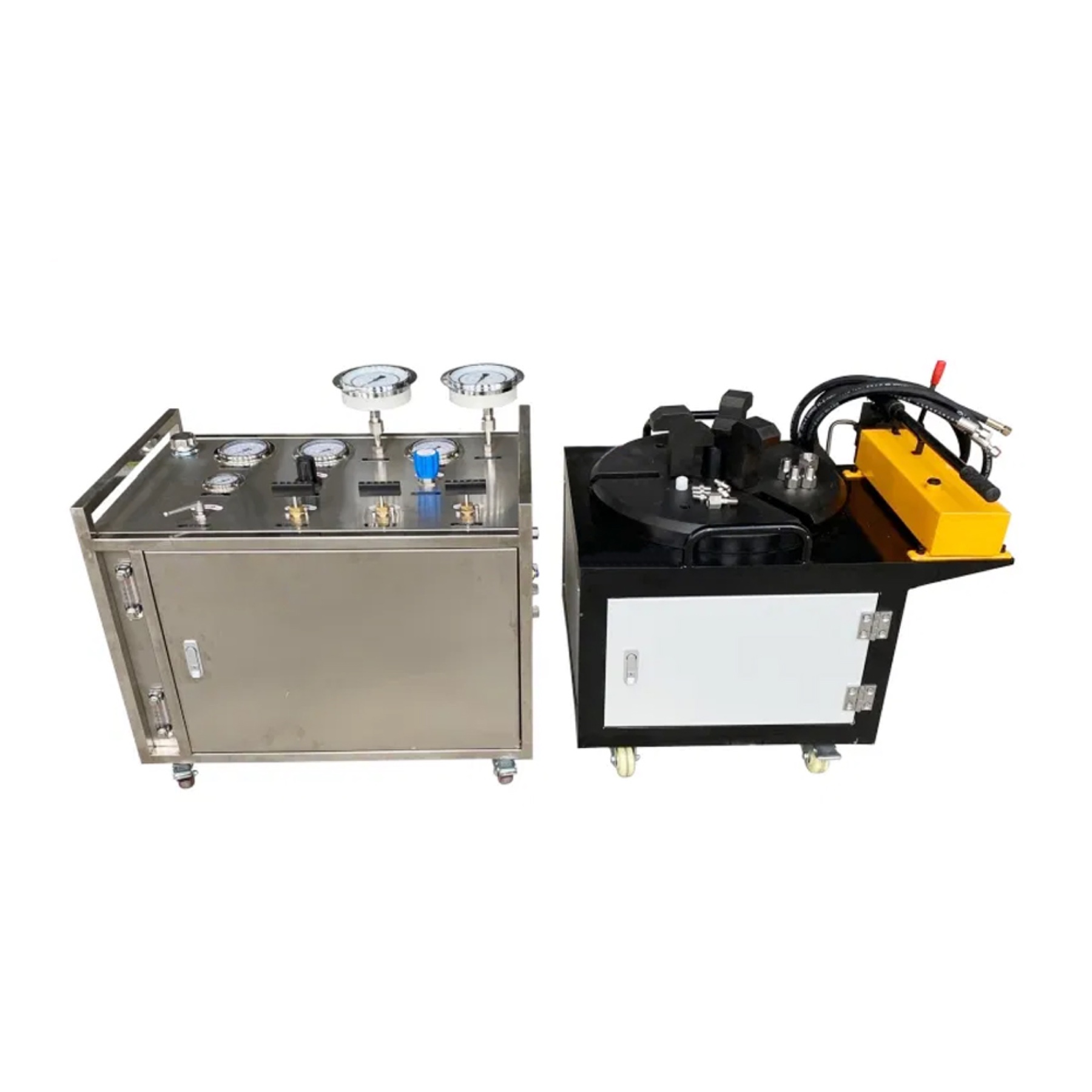

Фотографии оборудования

Схемы и чертежи

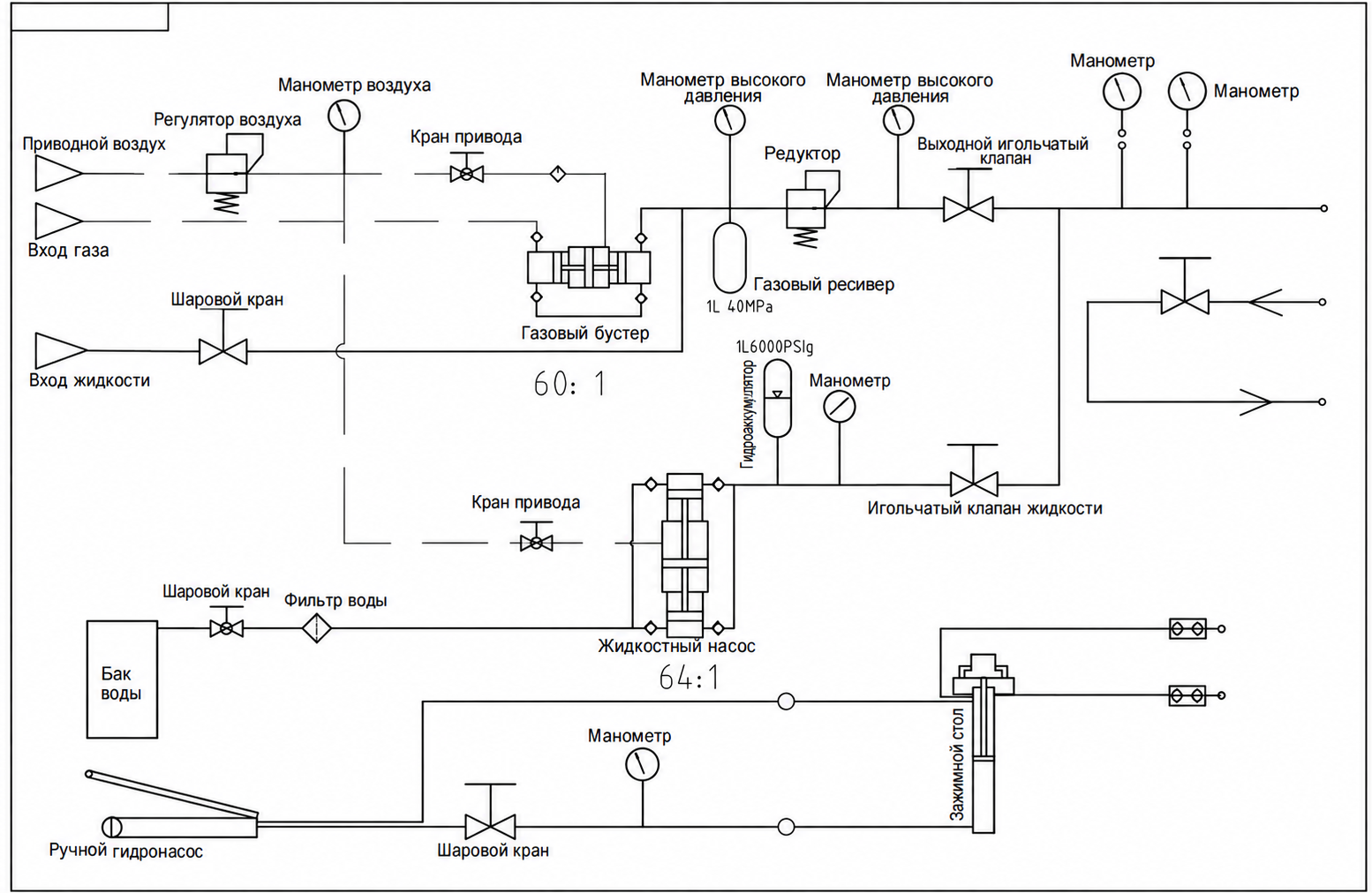

Принципиальная схема газового и жидкостного контуров
Принципиальная схема газового и жидкостного контуров. Нажмите для увеличения.

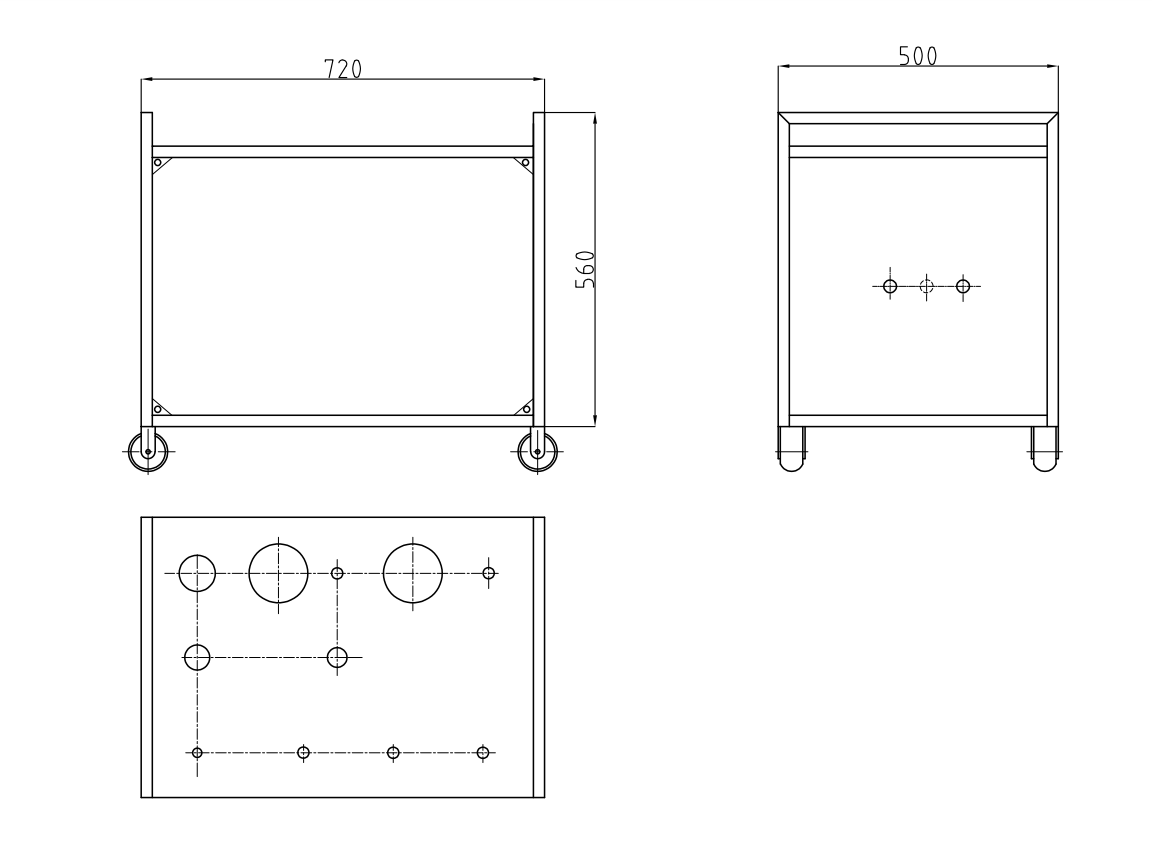

Габаритный чертеж пульта
Габаритный чертеж пульта. Нажмите для увеличения.

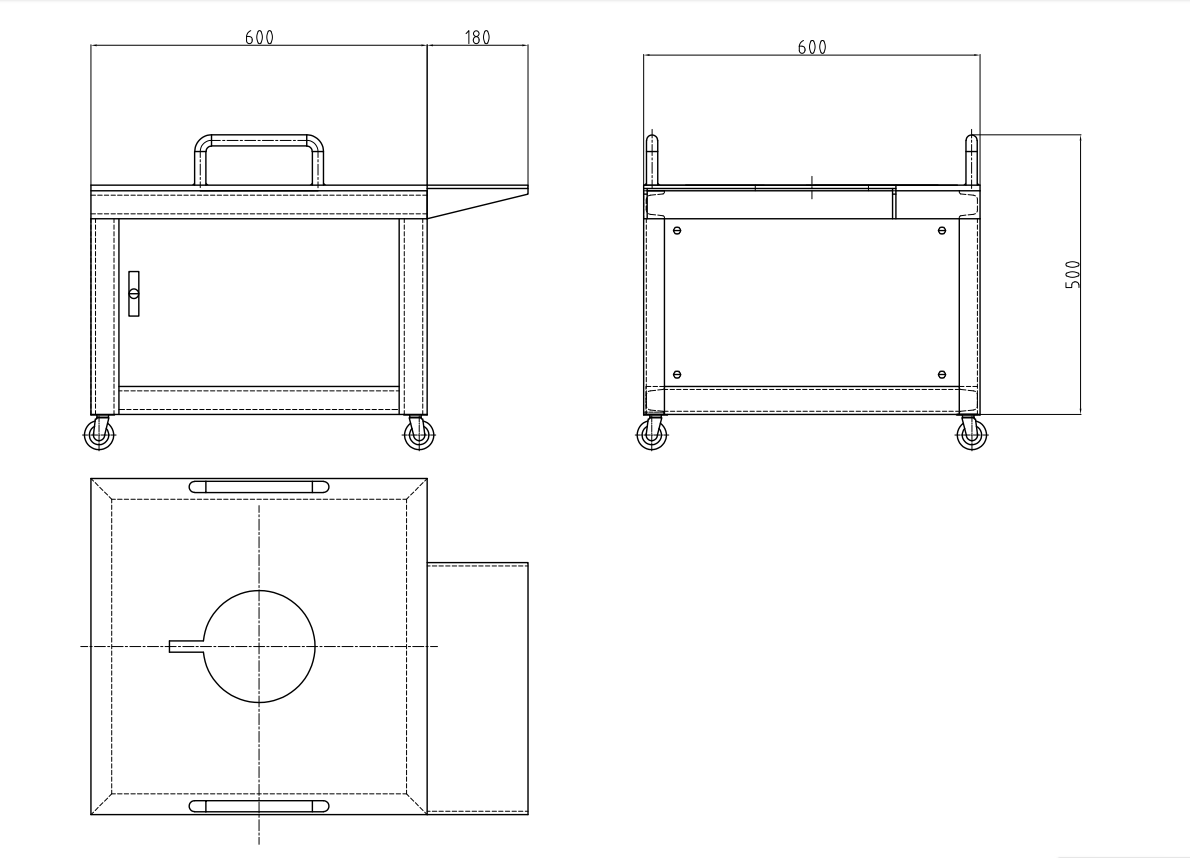

Габаритный чертеж зажимного стола
Габаритный чертеж зажимного стола. Нажмите для увеличения.
