Автоматизированный стенд проверки предохранительных клапанов
Изготавливаем стенд для проверки и настройки предохранительных клапанов DN15-DN400 с испытательным давлением до 40 МПа. В состав входят компьютерный пульт, газовый и жидкостный насосные контуры, два гидравлических зажима и система записи результатов. Комплектация и характеристики стенда приведены ниже.
- Арматура
- DN15-DN400
- Давление
- До 40 МПа
- Управление
- Компьютер
Назначение и функции
- Определение давления начала открытия и полного срабатывания предохранительного клапана.
- Проверка давления сброса и обратной посадки.
- Контроль герметичности затвора и утечки в закрытом состоянии.
- Настройка пружинных клапанов прямого действия, полноподъемной и малоподъемной арматуры.
- Проверка фланцевых, резьбовых клапанов и арматуры с дополнительным нагружением.
- Автоматическая запись зависимости давления от времени, сохранение и печать протокола.
Технические характеристики
Газовый испытательный контур
| Испытательная среда | Воздух или азот |
|---|---|
| Привод нагнетателя | Пневматический |
| Давление приводного воздуха | 3-8 бар |
| Коэффициент усиления газового бустера | 60:1 |
| Рабочее испытательное давление | 0-40 МПа / 0-400 бар |
| Режим получения 400 бар на газе | Приводной воздух 6,6 бар |
| Входное давление газа | 25-480 бар |
| Регулирование выходного давления | Регулятор давления приводного воздуха |
| Запорная арматура | Игольчатые клапаны высокого давления |
| Трубопроводы | Нержавеющая сталь |
Жидкостный испытательный контур
| Испытательная жидкость | Вода |
|---|---|
| Привод насоса | Пневматический |
| Коэффициент усиления жидкостного насоса | 64:1 |
| Рабочее испытательное давление | 0-40 МПа / 0-400 бар |
| Режим получения 400 бар на жидкости | Приводной воздух 6,3 бар |
| Давление приводного воздуха | 3-8 бар |
Зажимной стол и присоединения
| Типы присоединений | Фланцевые и резьбовые |
|---|---|
| Диаметры на зажимном столе | DN15-DN400 |
| Основные испытательные присоединения | DN20-DN400 |
| Зажим | Гидравлические цилиндры |
| Усилие большого зажима | 0-35 тс |
| Усилие малого зажима | 0-20 тс |
| Давление силового контура зажима | 0-32 МПа |
| Регулирование прижима | Плавное, с индикацией давления |
| Управление зажимом | Автоматическое из программы испытаний |
| Резьбовые переходники | NPT 1/4, BSP 1/4, NPT 1/2, NPT 3/8, NPT 1 |
| Материалы присоединительной оснастки | Нержавеющая сталь |
Измерение и контроль
| Измерительные диапазоны | 0-2,5; 0-10; 0-25; 0-60 МПа |
|---|---|
| Диапазоны манометров в барах | 0-25; 0-100; 0-250; 0-600 бар |
| Класс точности манометров | 0,4 |
| Точность регулирования давления | Менее 1 % полной шкалы |
| Контроль герметичности | Проверка утечки через затвор |
| Проверяемые параметры | Давление открытия, сброса и обратной посадки |
Компьютерное управление и питание
| Управление | Промышленный компьютер и программа испытаний |
|---|---|
| Оперативная память | 8 ГБ |
| Накопитель | SSD 512 ГБ |
| Основные манометры | По 2 прибора на каждый измерительный диапазон |
| Сбор данных | Датчики давления и модуль регистрации |

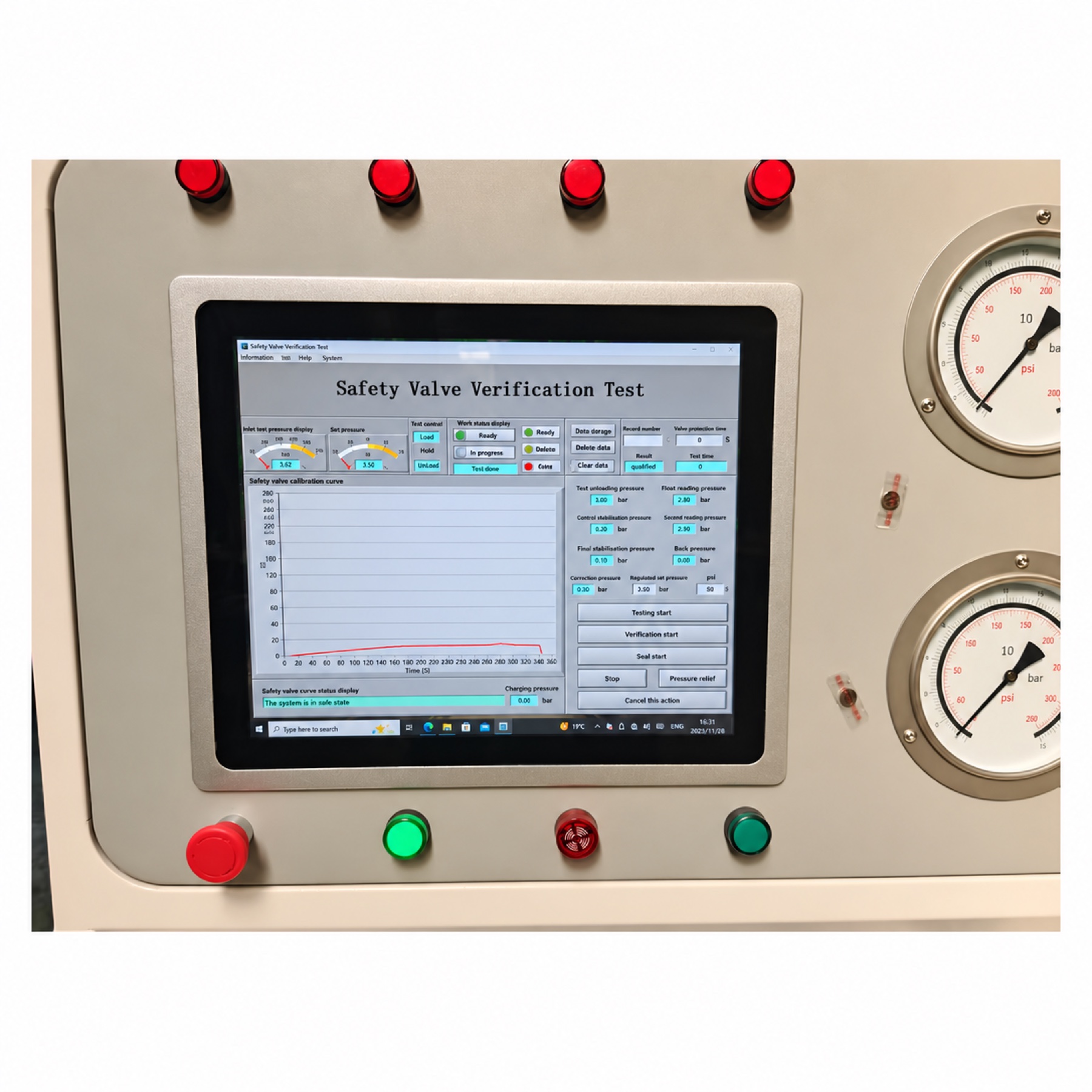

| Отображение | Текущее давление, время и график испытания |
| Выходные данные | Сохранение и печать протокола |
| Управляемые операции | Прижим, нагнетание, выдержка и сброс |
| Электропитание | 220/230 В, 50/60 Гц |
| Пневмопитание | Подключение к сети сжатого воздуха |
Габариты, масса и упаковка
| Габариты пульта | 1520 × 950 × 1730 мм |
|---|---|
| Масса пульта | 350 кг |
| Масса пульта в упаковке | 440 кг |
| Упаковка пульта | 1650 × 1050 × 1940 мм |
| Площадка зажимного стола | 1450 × 900 мм |
| Масса зажимного стола | 750 кг |
| Масса стола в упаковке | 840 кг |
| Упаковка стола без кожуха | 1550 × 980 × 990 мм |
| Габариты стола с кожухом | 1450 × 900 × 1730 мм |
| Упаковка стола с кожухом | 1550 × 980 × 1940 мм |
| Тип транспортной упаковки | Деревянный ящик |
Рабочее давление стенда - до 40 МПа. Указанные измерительные диапазоны до 60 МПа относятся к шкалам приборов. Допустимое давление конкретного клапана определяется его параметрами и усилием прижима.
Устройство и работа стенда
Насосный модуль
Газовый бустер и жидкостный насос с пневматическим приводом создают давление в испытательных линиях. Регулирование выполняется по приводному воздуху; высоконапорная арматура обеспечивает подачу, изоляцию и сброс среды.

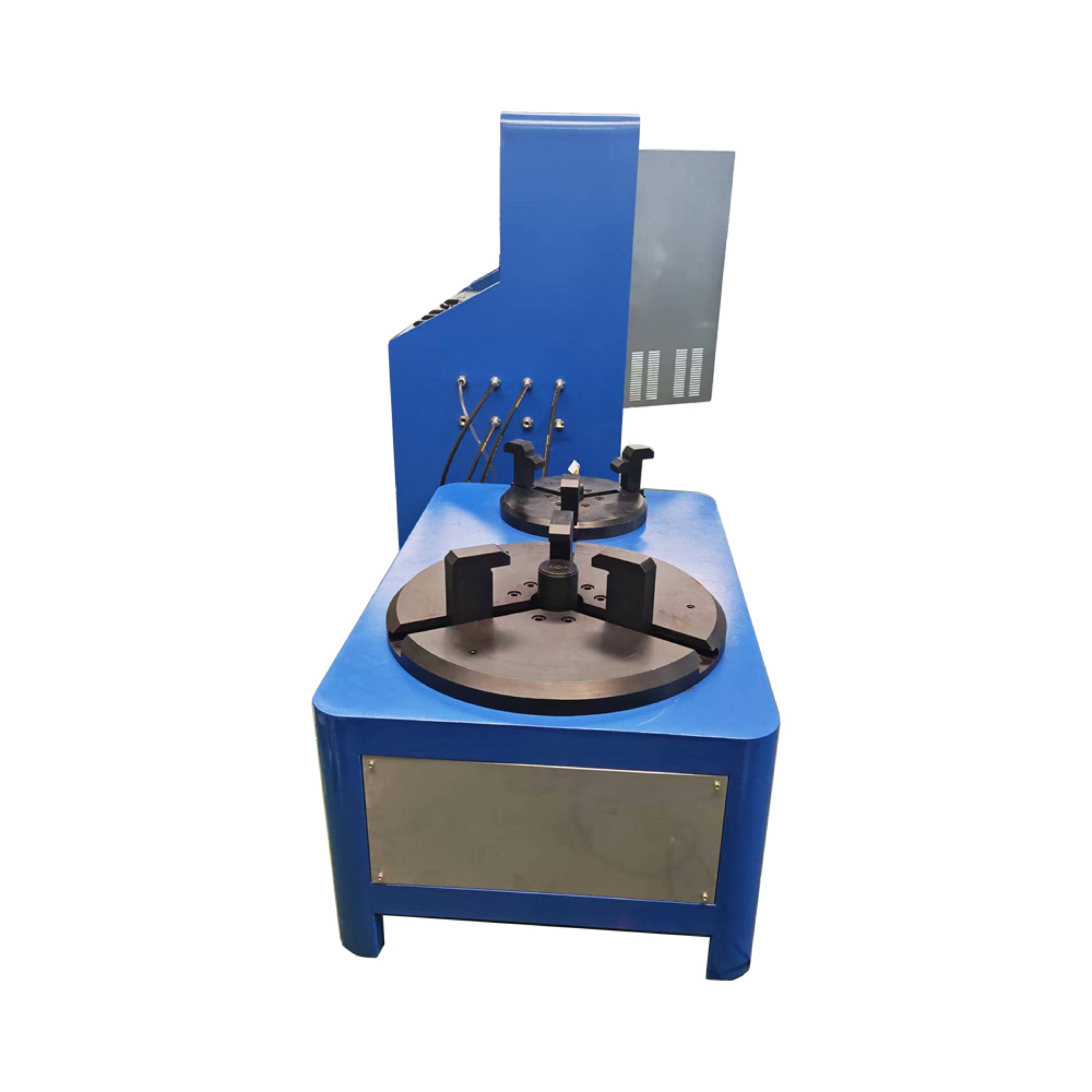

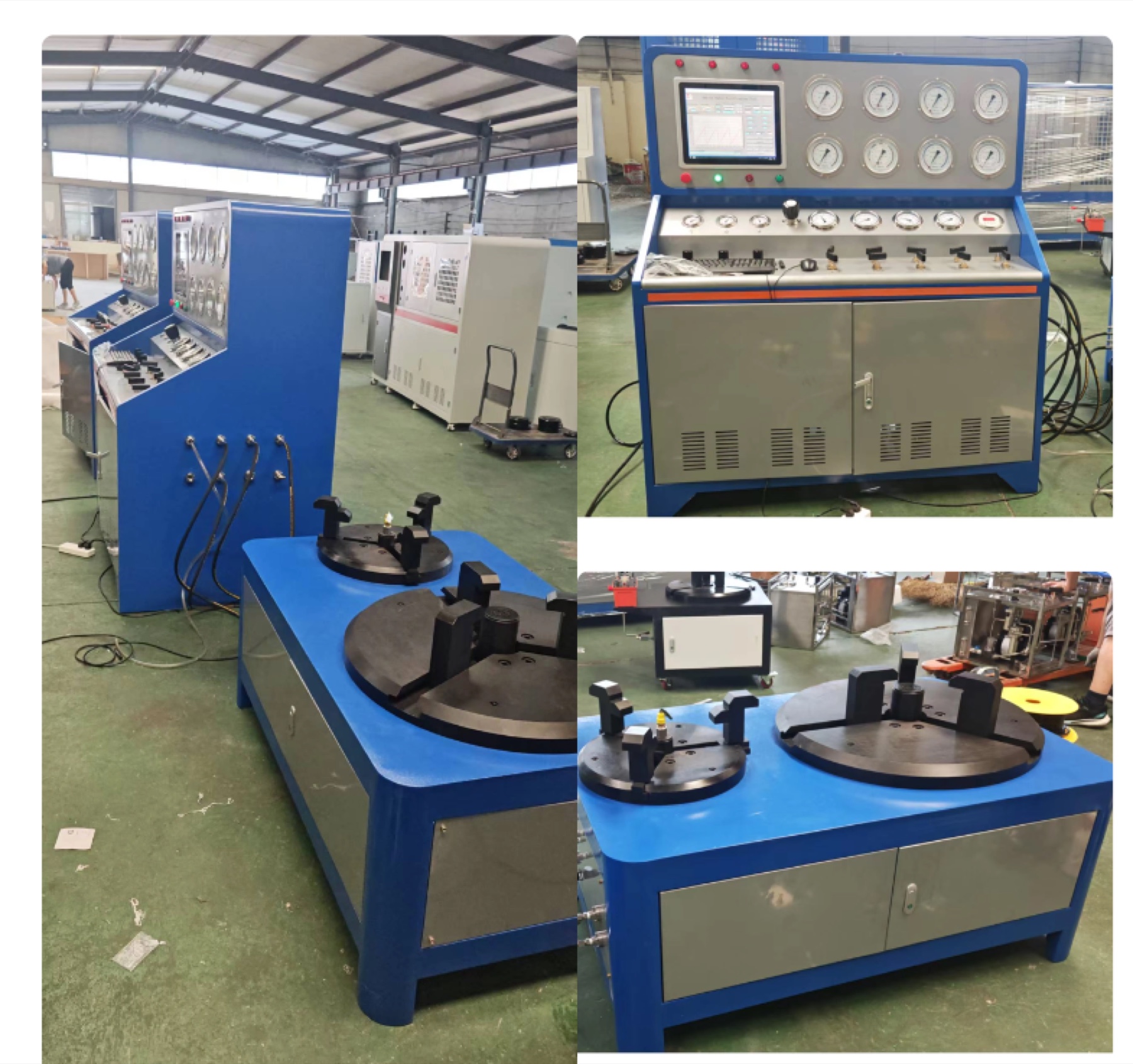

Гидравлический прижим
Большой и малый зажимы закрепляют арматуру на отдельных посадочных местах. Давление прижима контролируется по манометру, операции выполняются из программы управления.
Измерительная система
Манометры и датчики перекрывают четыре диапазона давления. Измерения поступают в компьютер через модуль сбора данных и отображаются вместе с графиком испытания.

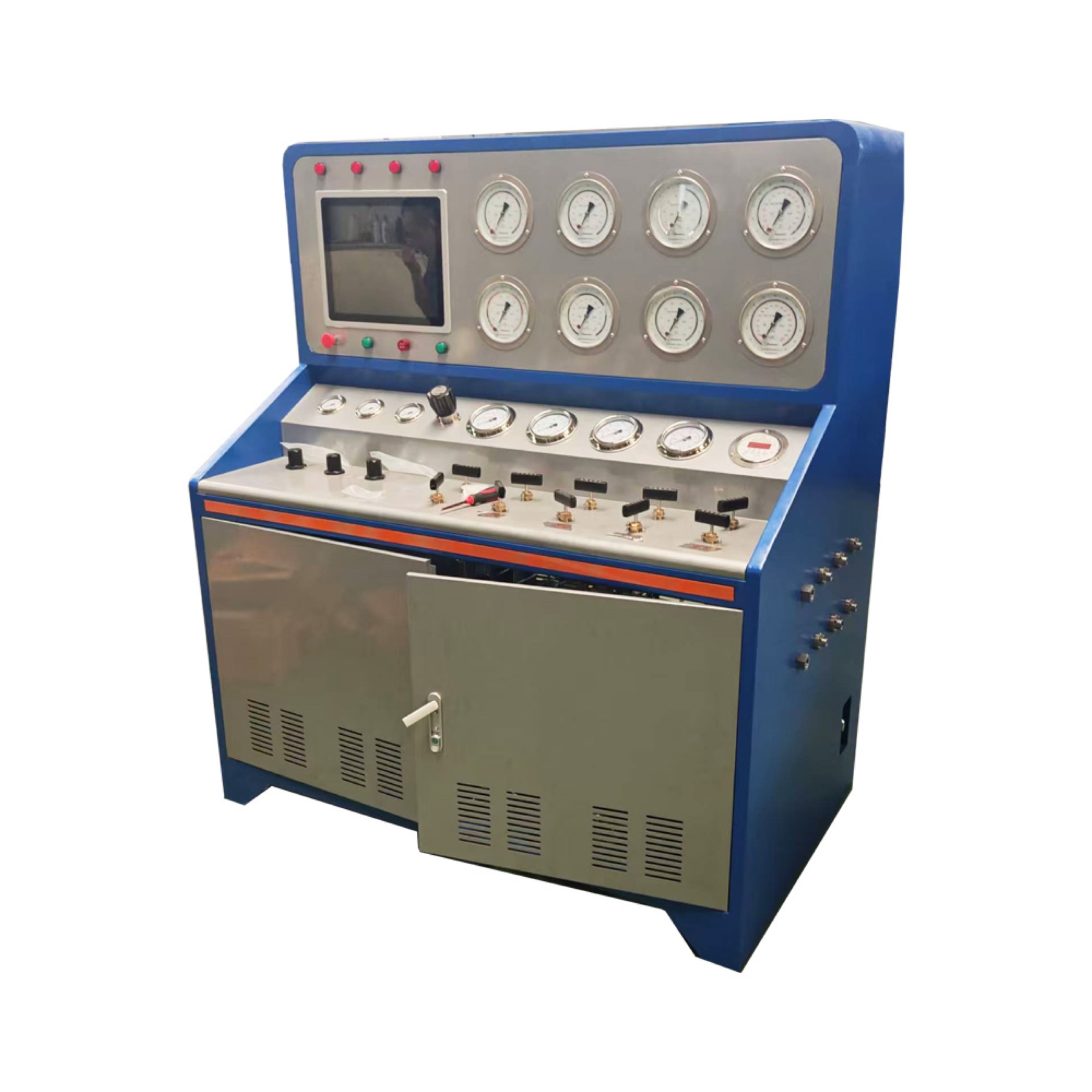

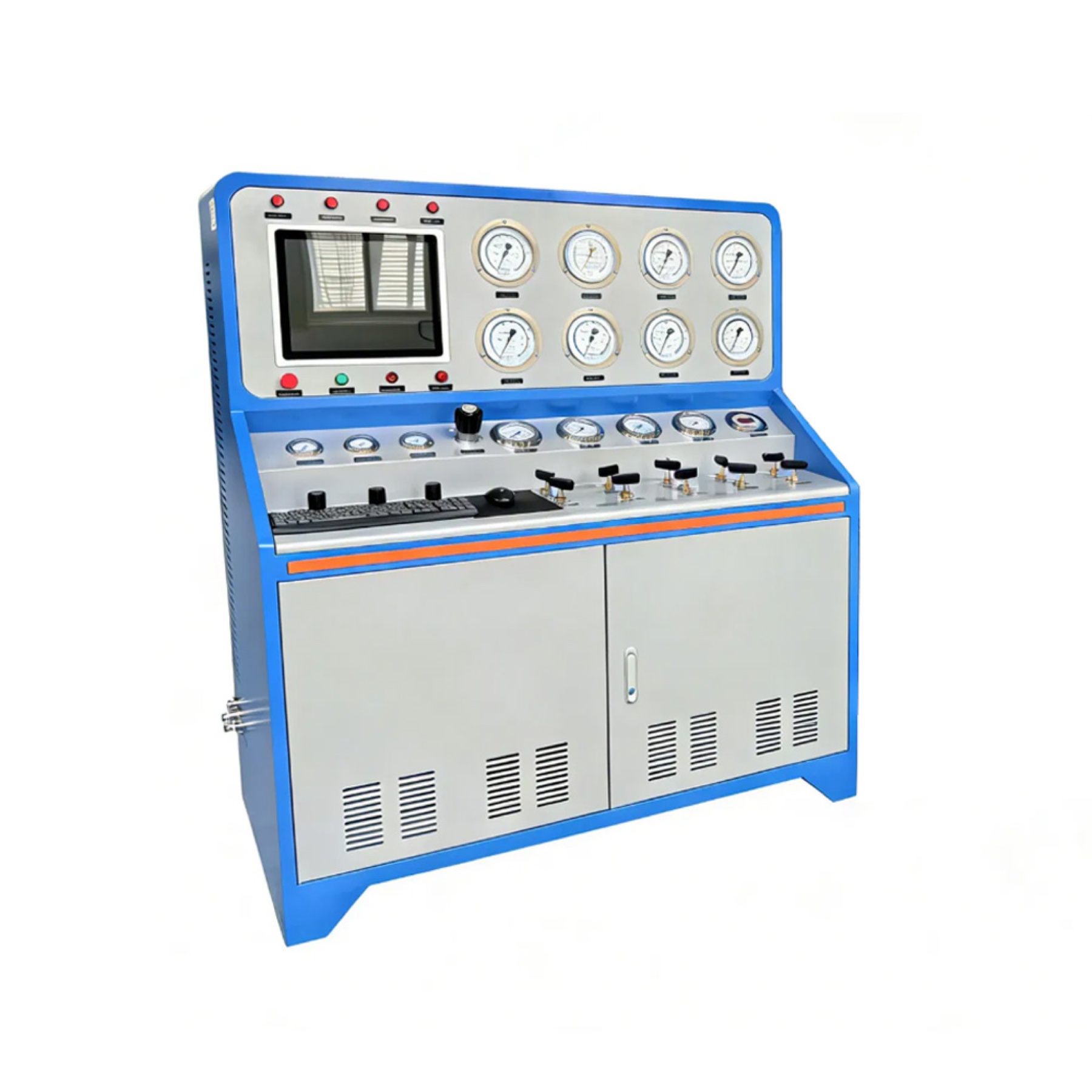

Рабочее место оператора

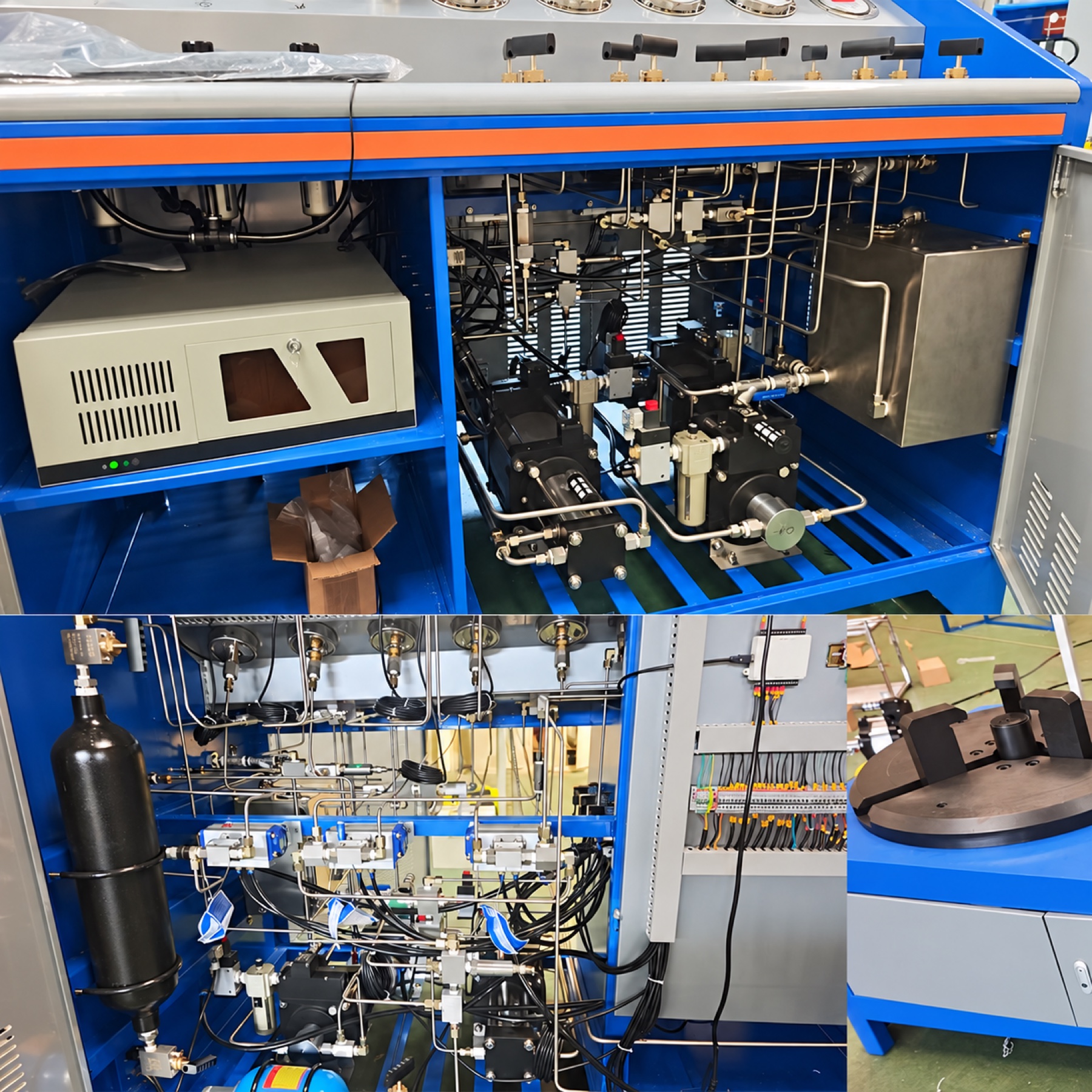

На лицевой панели размещены экран, измерительные приборы, регуляторы и органы управления. Силовые и управляющие узлы размещены в корпусе пульта с доступом для обслуживания.

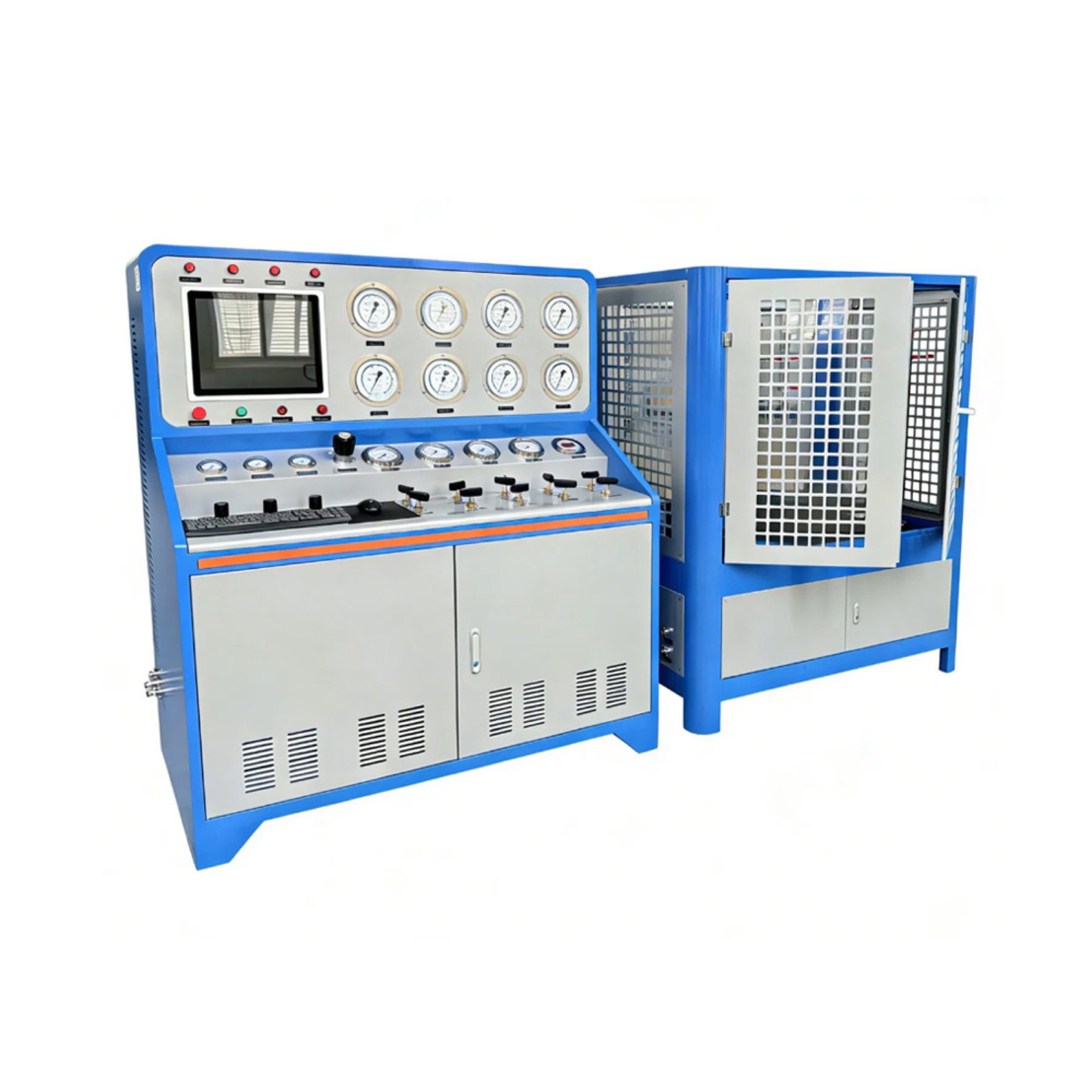

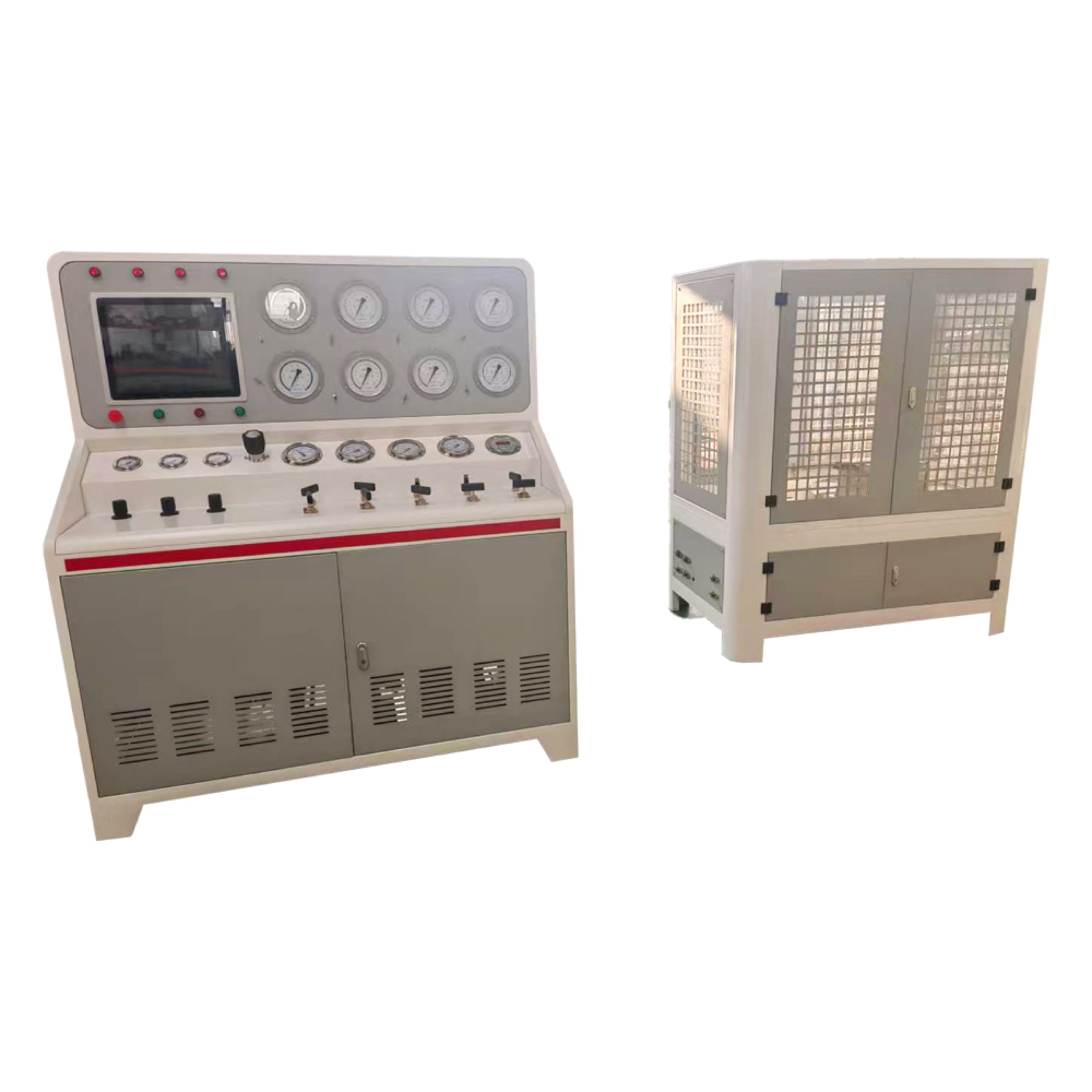

Комплектация стенда

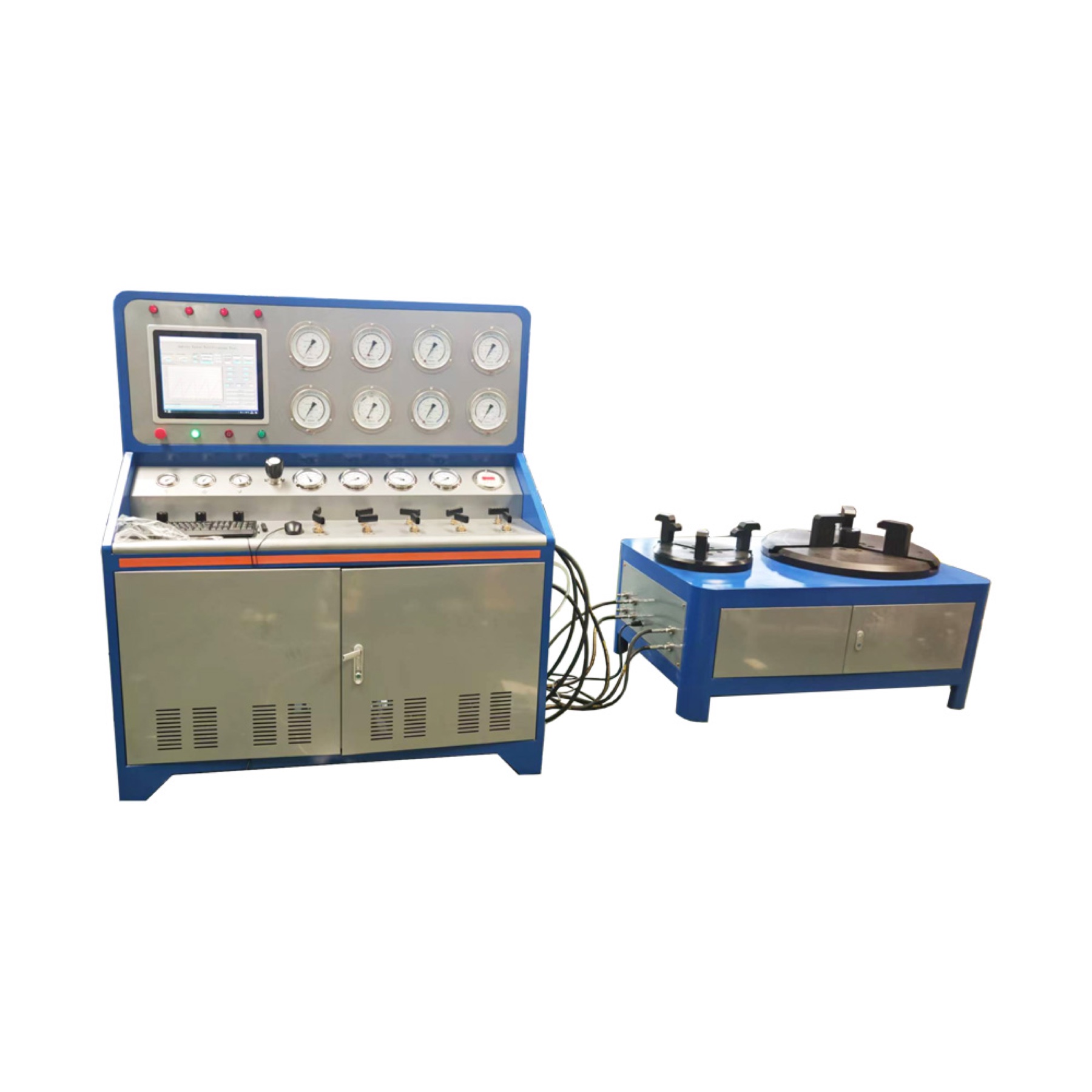

- Пульт с установленными насосами, измерительными приборами и органами управления.
- Зажимной стол с гидравлическим прижимом и присоединительной оснасткой.
- Высоконапорные соединительные линии, газовая линия для подключения баллона и пневмолиния привода.
- Фланцевые и резьбовые переходники, уплотнительные кольца, прокладки и соединительные фитинги.
- Комплект обслуживания и эксплуатационные материалы: инструкция и материалы по работе со стендом.
Фотографии оборудования

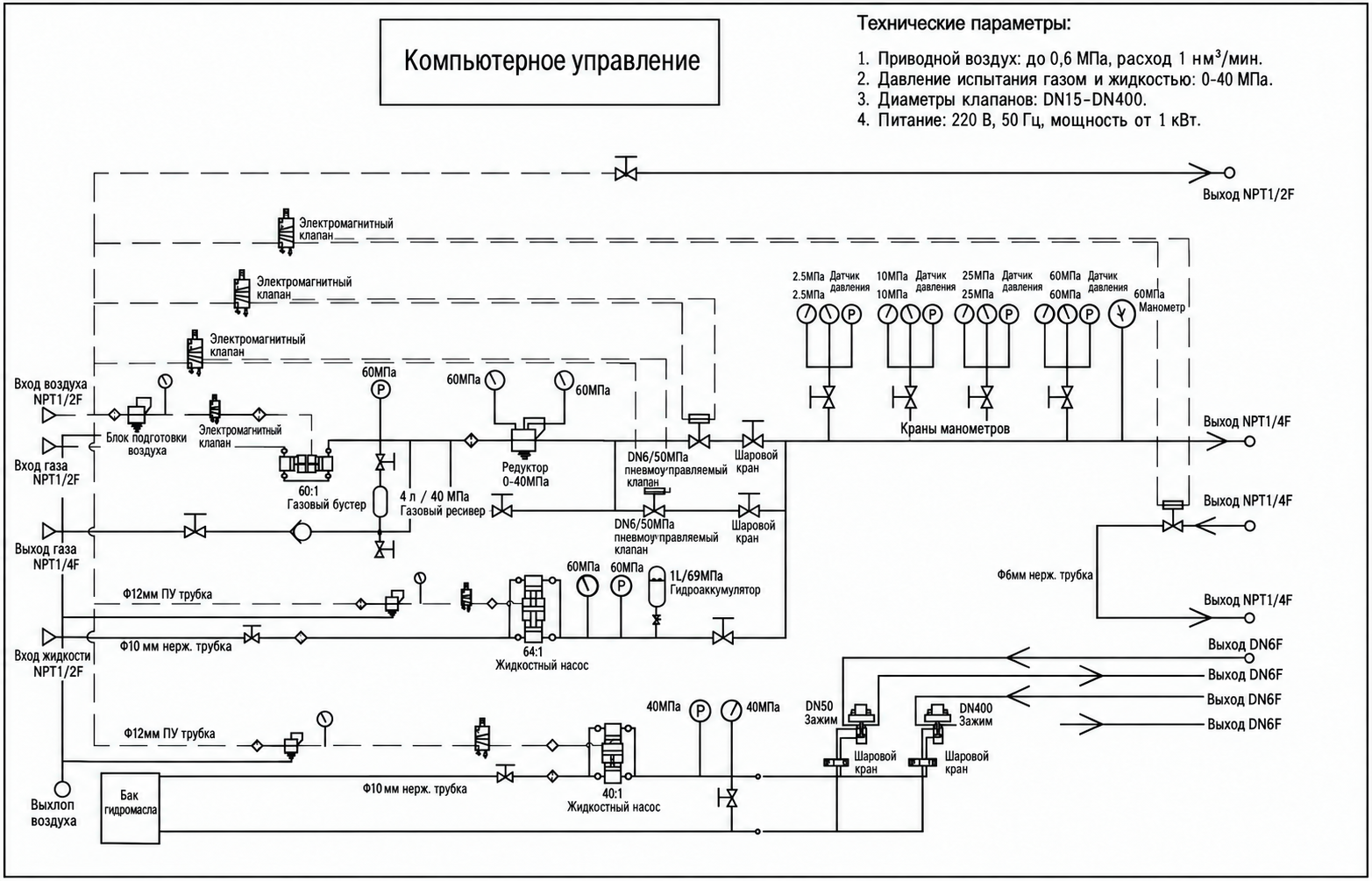

Схемы и чертежи
