Передвижной пневматический стенд проверки клапанов
Изготавливаем передвижной пневматический стенд для настройки и проверки предохранительных клапанов DN15-DN200 на воздухе или азоте. Стенд оснащен бустером 60:1, ручным управлением и отдельным гидравлическим зажимом с усилием до 20 тс. Для работы нагнетателя электроподключение не требуется.
- Арматура
- DN15-DN200
- Давление
- До 40 МПа
- Прижим
- До 20 тс
Назначение и функции
- Настройка давления срабатывания предохранительной арматуры.
- Проверка открытия, обратной посадки и герметичности затвора.
- Испытания клапанов высокого, среднего и низкого давления с выбором соответствующего измерительного диапазона.
- Проверка фланцевых и резьбовых соединений.
- Работа на ремонтном участке с перемещением пульта и зажимного стола на колесных основаниях.
Технические характеристики
Пневматический испытательный контур
| Испытательная среда | Воздух или азот |
|---|---|
| Привод нагнетателя | Пневматический |
| Давление приводного воздуха | 3-8 бар |
| Коэффициент усиления газового бустера | 60:1 |
| Рабочее испытательное давление | 0-40 МПа / 0-400 бар |
| Режим получения 400 бар на газе | Приводной воздух 6,6 бар |
| Входное давление газа | 25-480 бар |
| Регулирование выходного давления | Регулятор давления приводного воздуха |
| Запорная арматура | Игольчатые клапаны высокого давления |
| Трубопроводы | Нержавеющая сталь |
Прижим и управление
| Диапазон диаметров | DN15-DN200 |
|---|---|
| Наименьший условный диаметр | 15 мм |
| Наибольший условный диаметр | 200 мм |
| Тип присоединения | Фланец или резьба |
| Зажим клапана | Гидравлический от ручного масляного насоса |
| Усилие прижима | 0-20 тс |
| Контроль усилия | Манометр контура зажима |
| Управление | Ручное, игольчатыми клапанами и регуляторами |
| Электроподключение для работы нагнетателя | Не требуется |
| Передвижение | Колеса и опорные элементы |
Измерительные приборы
| Измерительные диапазоны | 0-2,5; 0-10; 0-25; 0-60 МПа |
|---|---|
| Диапазоны манометров в барах | 0-25; 0-100; 0-250; 0-600 бар |
| Класс точности манометров | 0,4 |
| Точность регулирования давления | Менее 1 % полной шкалы |
| Контроль герметичности | Проверка утечки через затвор |
| Проверяемые параметры | Давление открытия, сброса и обратной посадки |
Габариты, масса и упаковка
| Масса пульта | 90 кг |
|---|---|
| Масса зажимного стола | 220 кг |

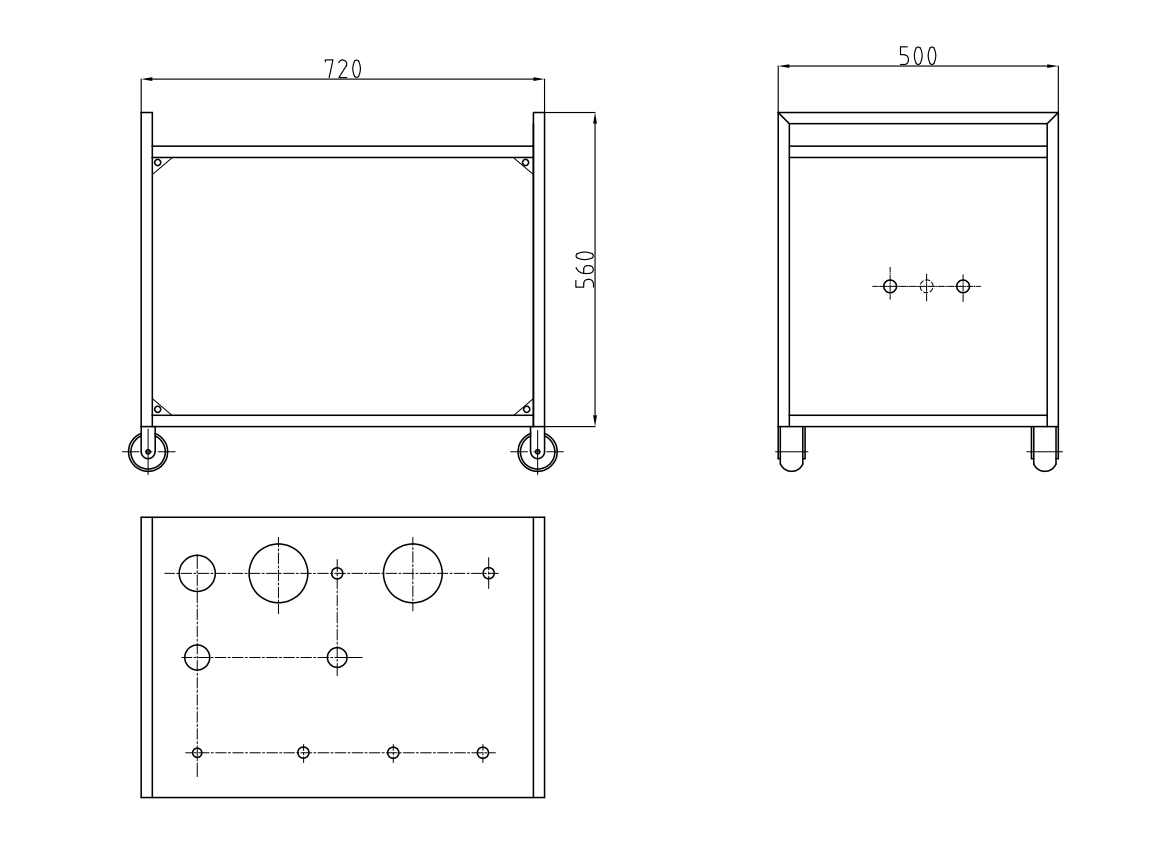

| Корпус пульта по чертежу | 720 × 500 × 560 мм |

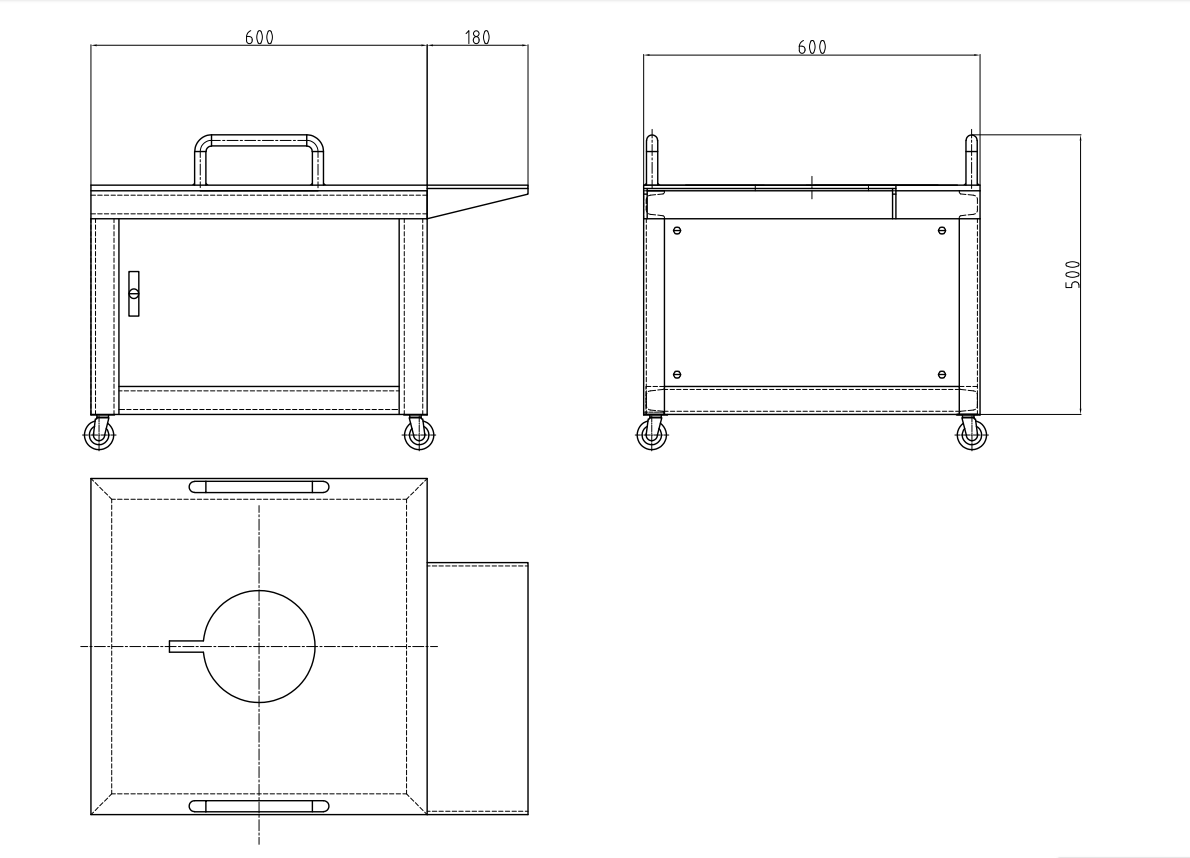

| Основание стола по чертежу | 600 × 600 мм |
| Высота корпуса стола по чертежу | 500 мм |
| Вынос боковой полки | 180 мм |
| Упаковка пульта | 820 × 570 × 790 мм |
| Упаковка зажимного стола | 670 × 670 × 890 мм |
| Тип транспортной упаковки | Деревянный ящик |
Рабочее давление стенда - до 40 МПа. Указанные измерительные диапазоны до 60 МПа относятся к шкалам приборов. Допустимое давление конкретного клапана определяется его параметрами и усилием прижима.
Устройство и работа стенда
Пульт нагнетания
В корпусе установлены газовый бустер, регуляторы приводного воздуха и испытательного давления, игольчатые клапаны и измерительные приборы. На лицевой панели доступны все органы ручного управления.
Зажимной стол
На отдельной тележке расположен круглый зажим и ручной гидронасос. Усилие прижима плавно регулируется и контролируется по манометру силовой линии.
Контроль утечки
Испытательная линия позволяет контролировать срабатывание и герметичность затвора. Выбор измерительного диапазона выполняется по давлению настройки клапана.
Мобильное исполнение
Пульт и стол имеют отдельные колесные основания. Такая компоновка дает доступ к арматуре и соединительным линиям при установке и обслуживании.
Комплектация стенда
- Пульт с насосным модулем, регуляторами давления и манометрами.
- Передвижной зажимной стол с ручным гидронасосом и прижимом до 20 тс.
- Высоконапорные соединительные линии и комплект фланцевых и резьбовых переходников.
- Уплотнения, прокладки, фитинги и комплект обслуживания.
- Инструкция по эксплуатации и материалы по работе с оборудованием.

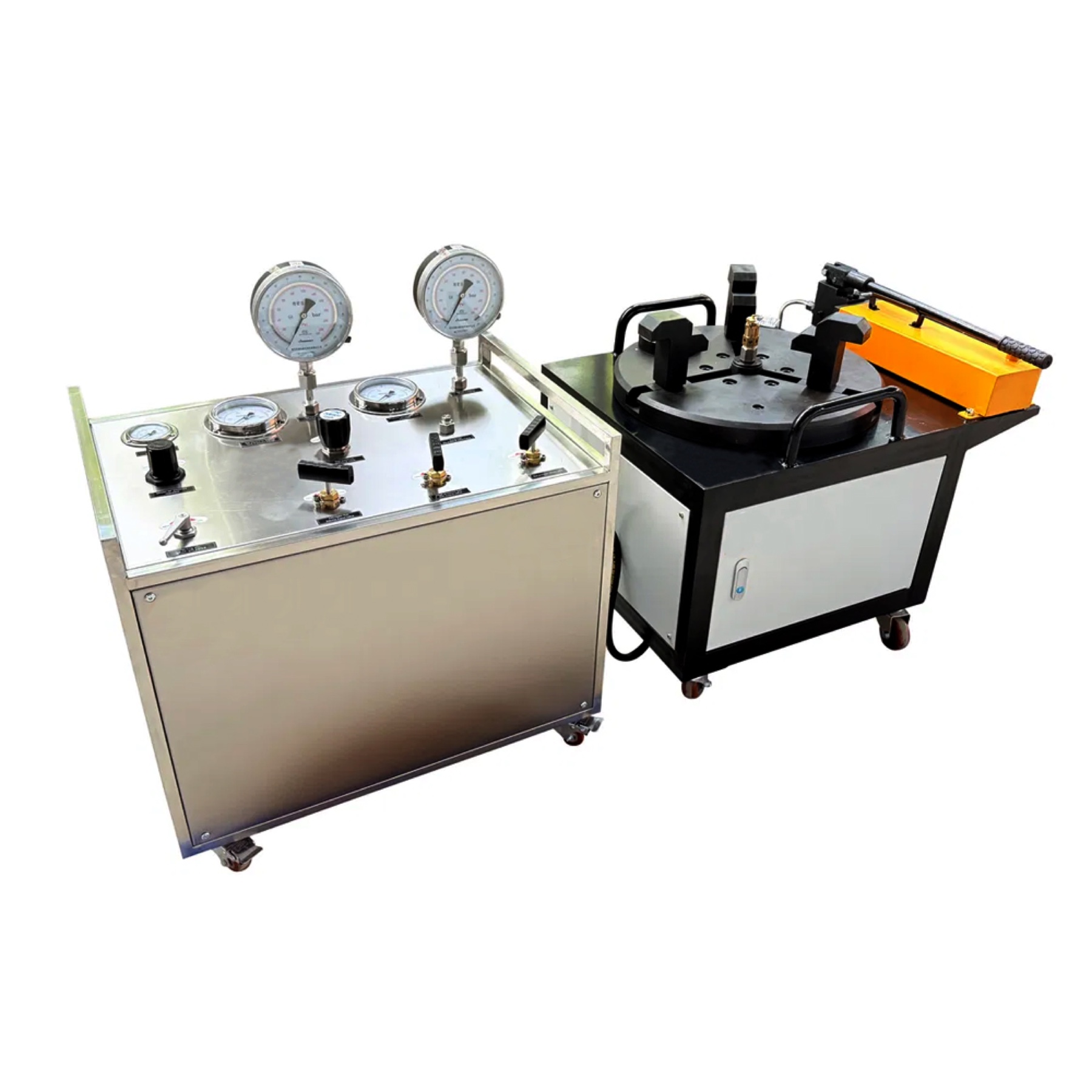

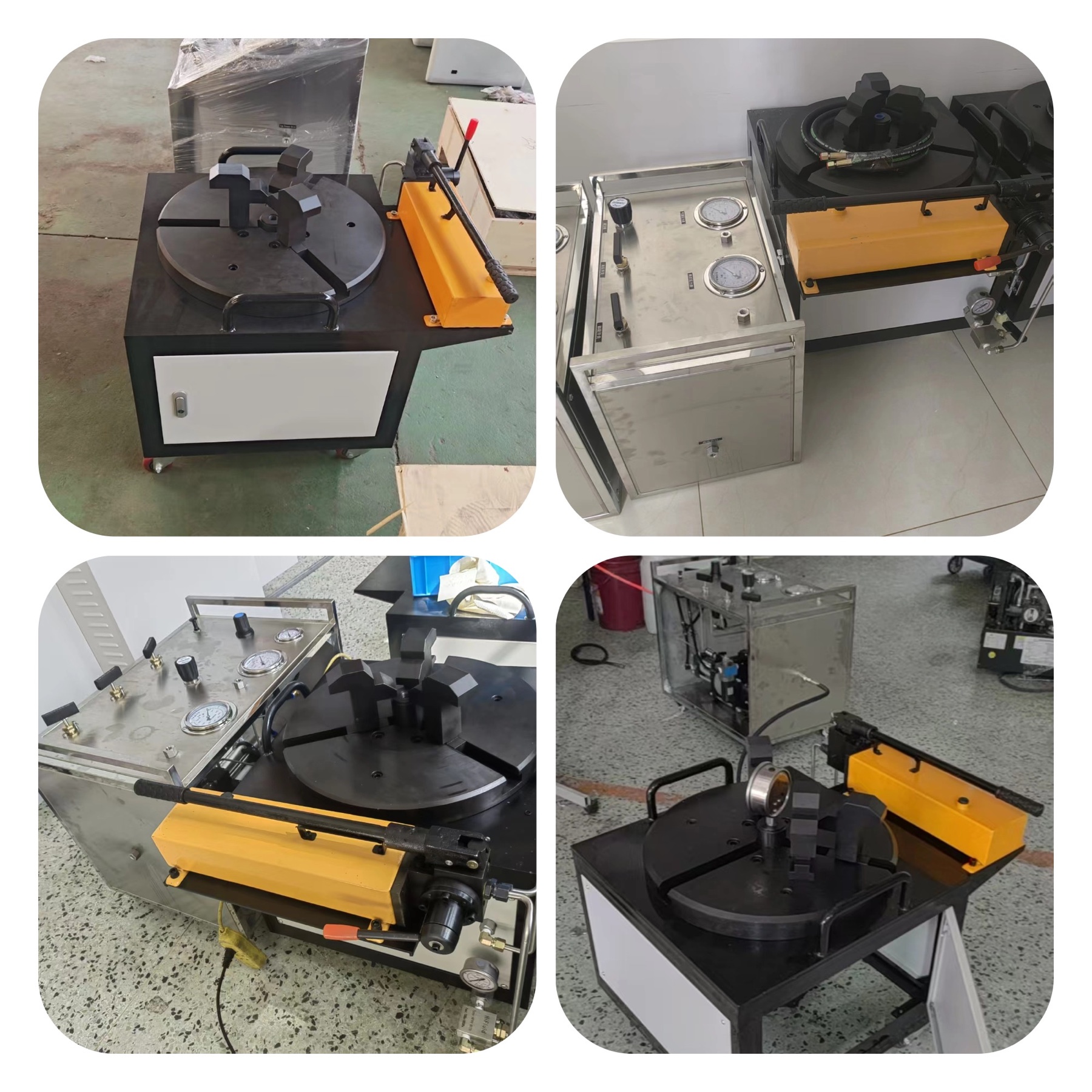

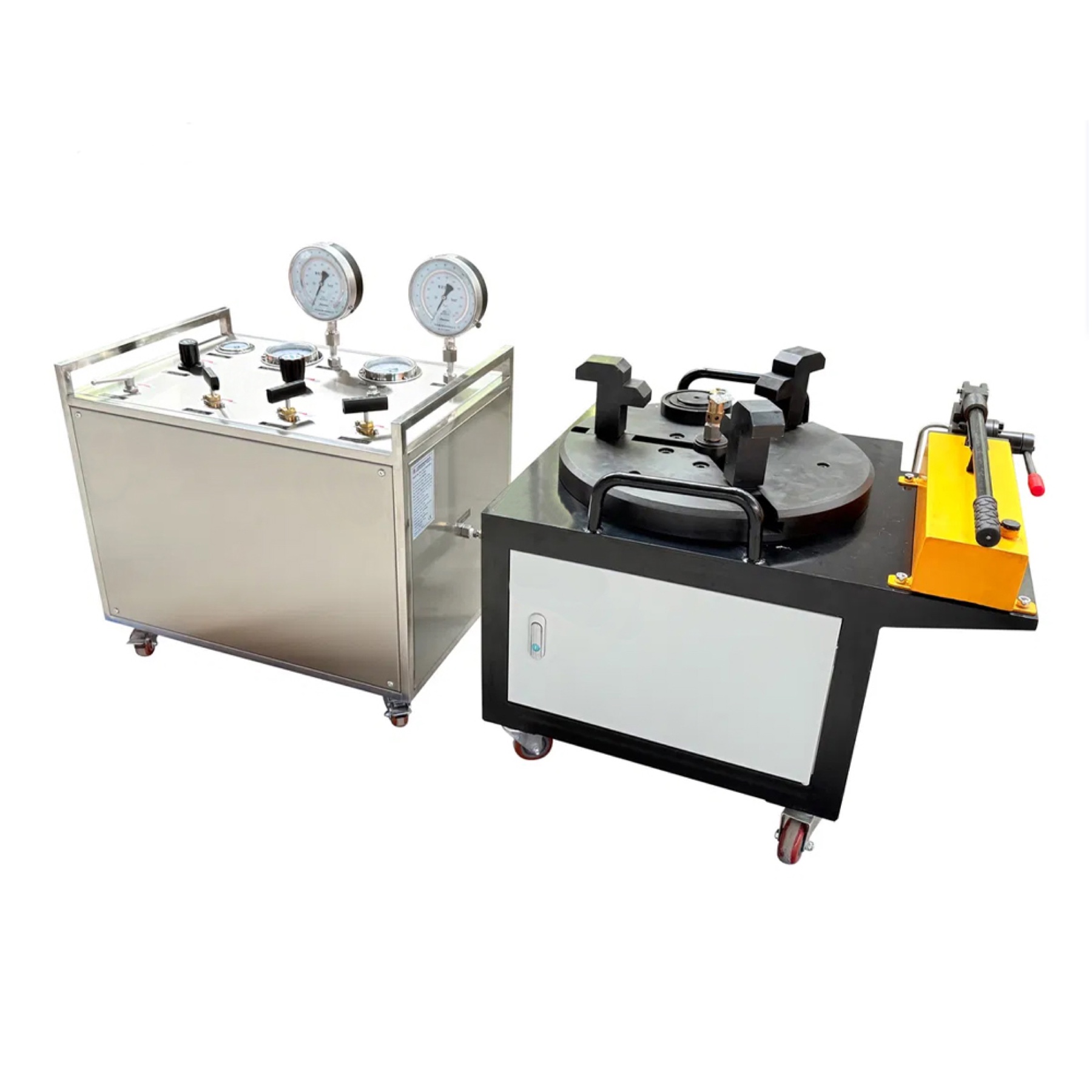

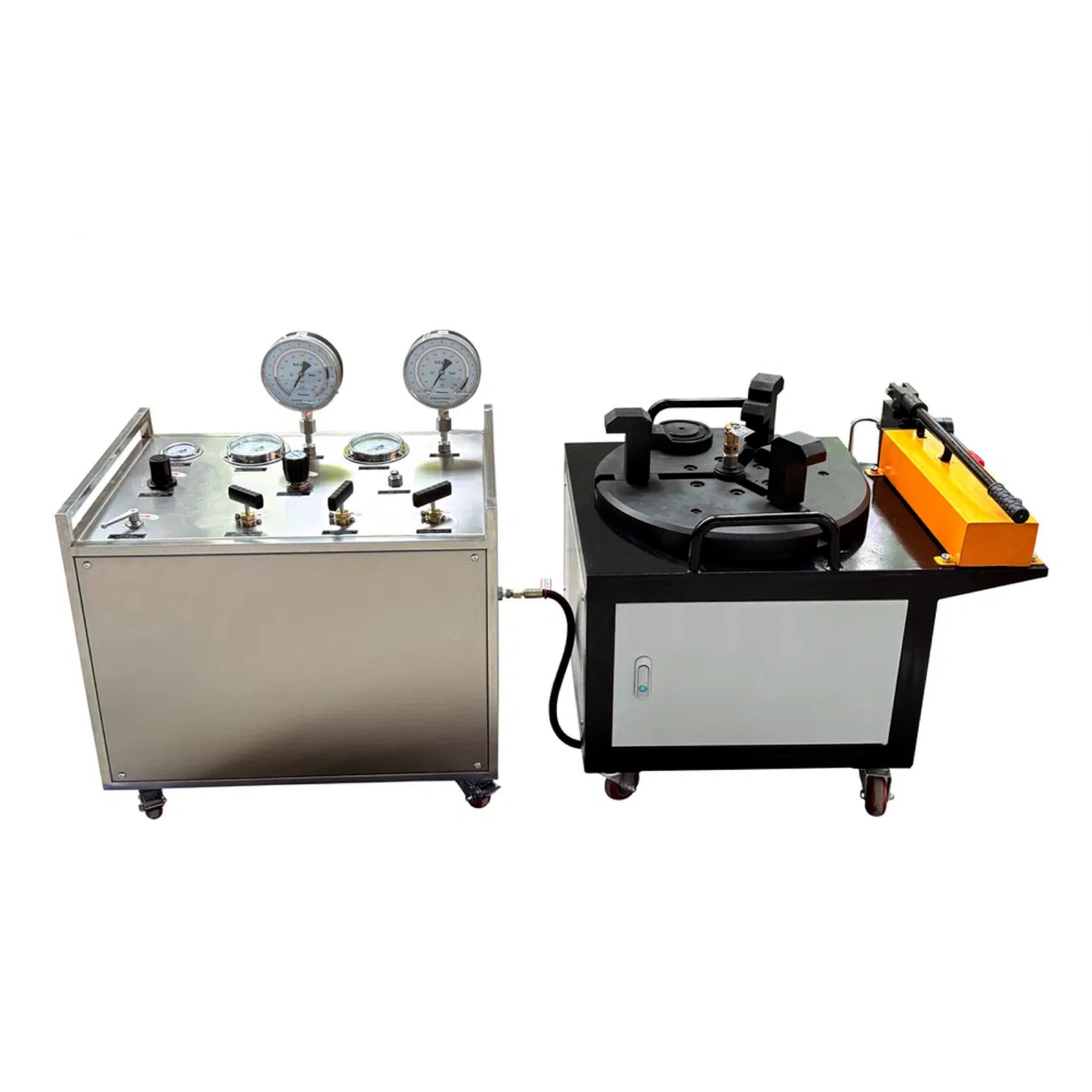

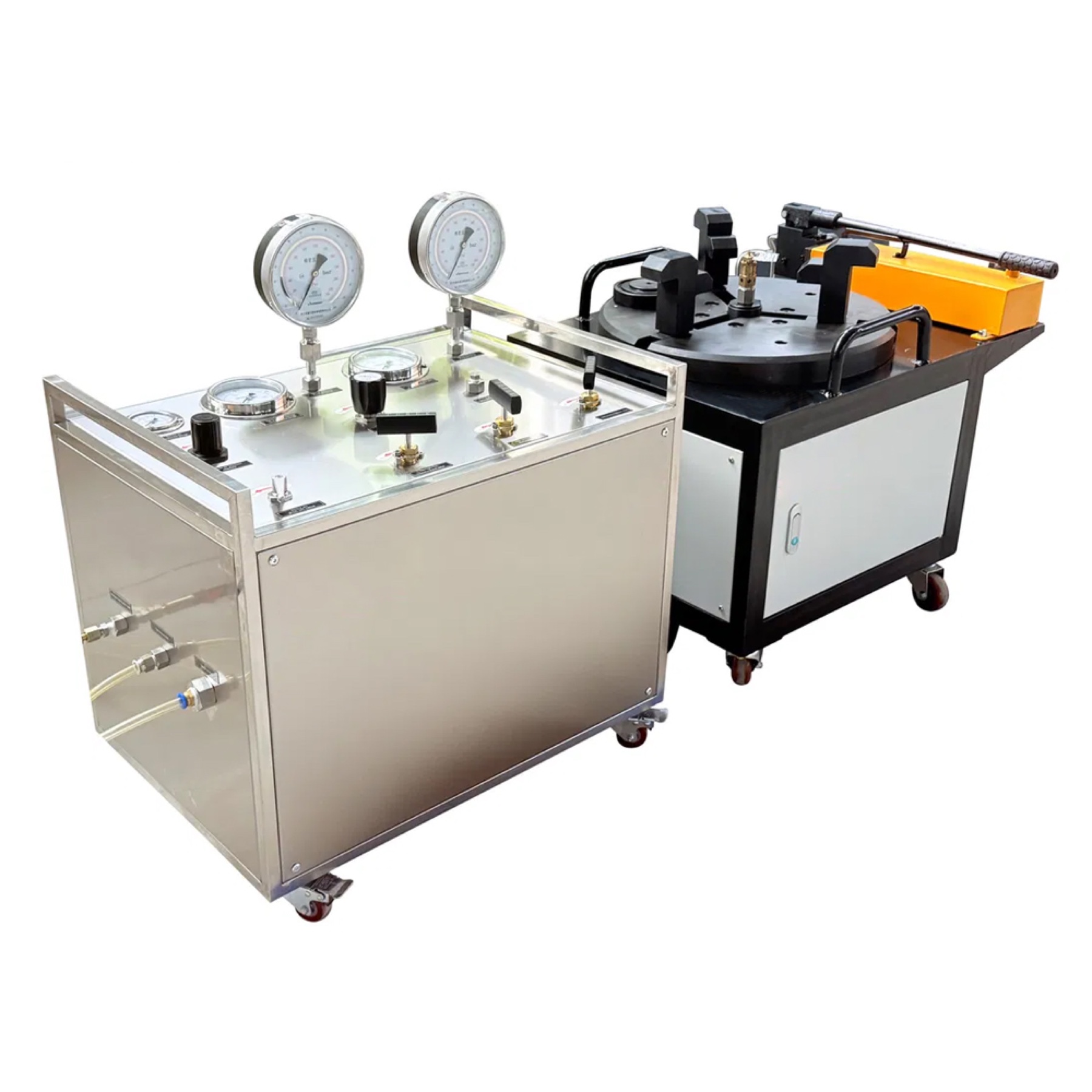

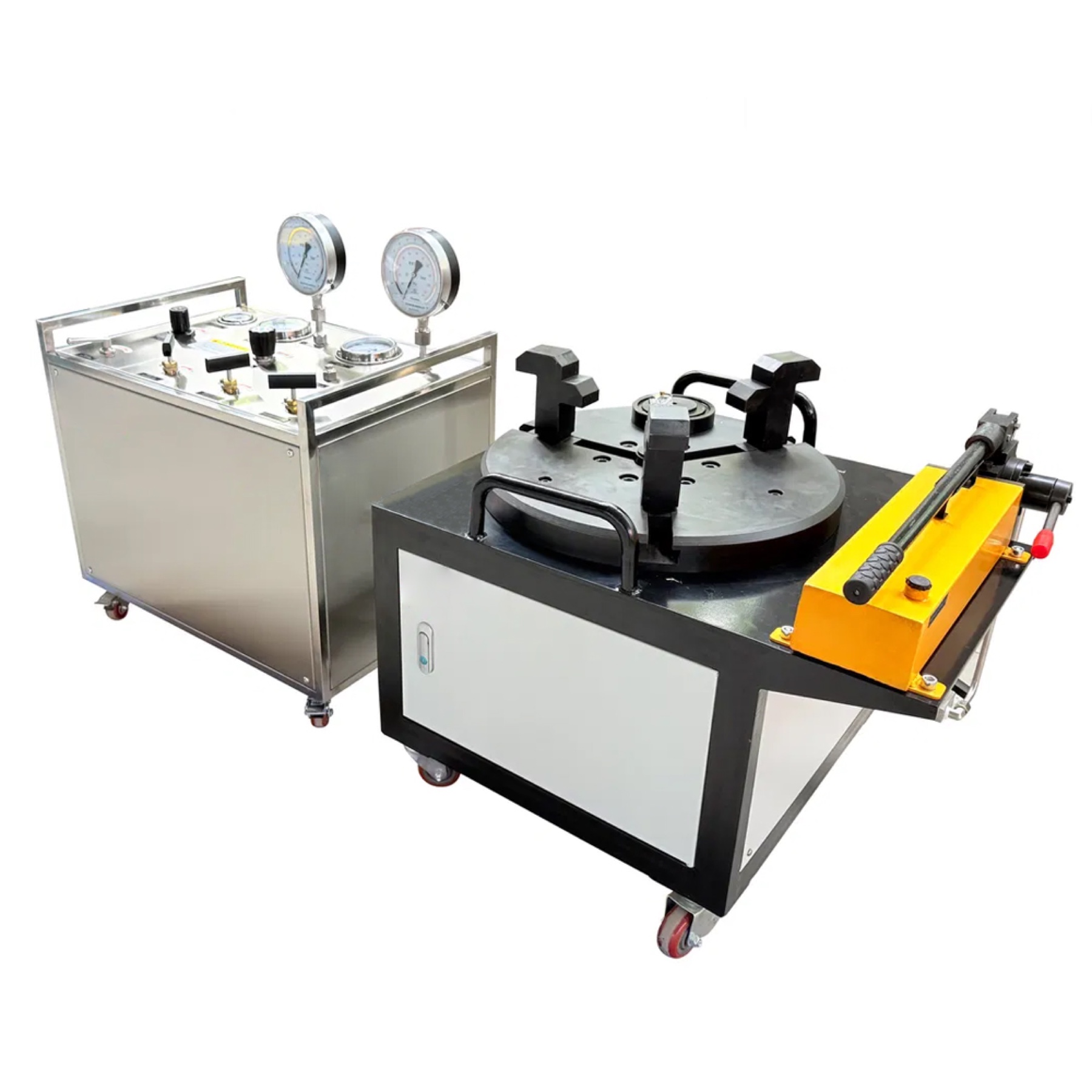

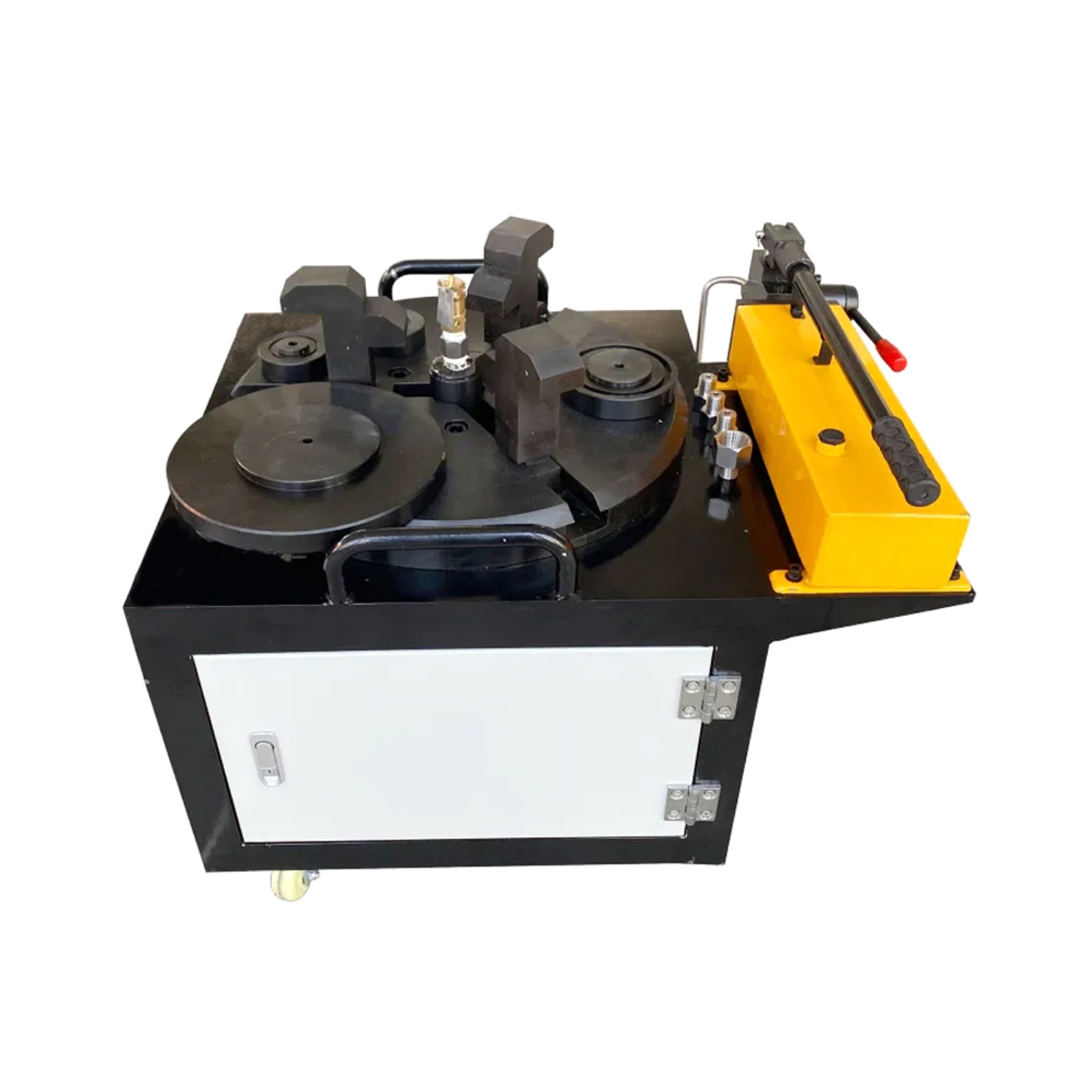

Фотографии оборудования

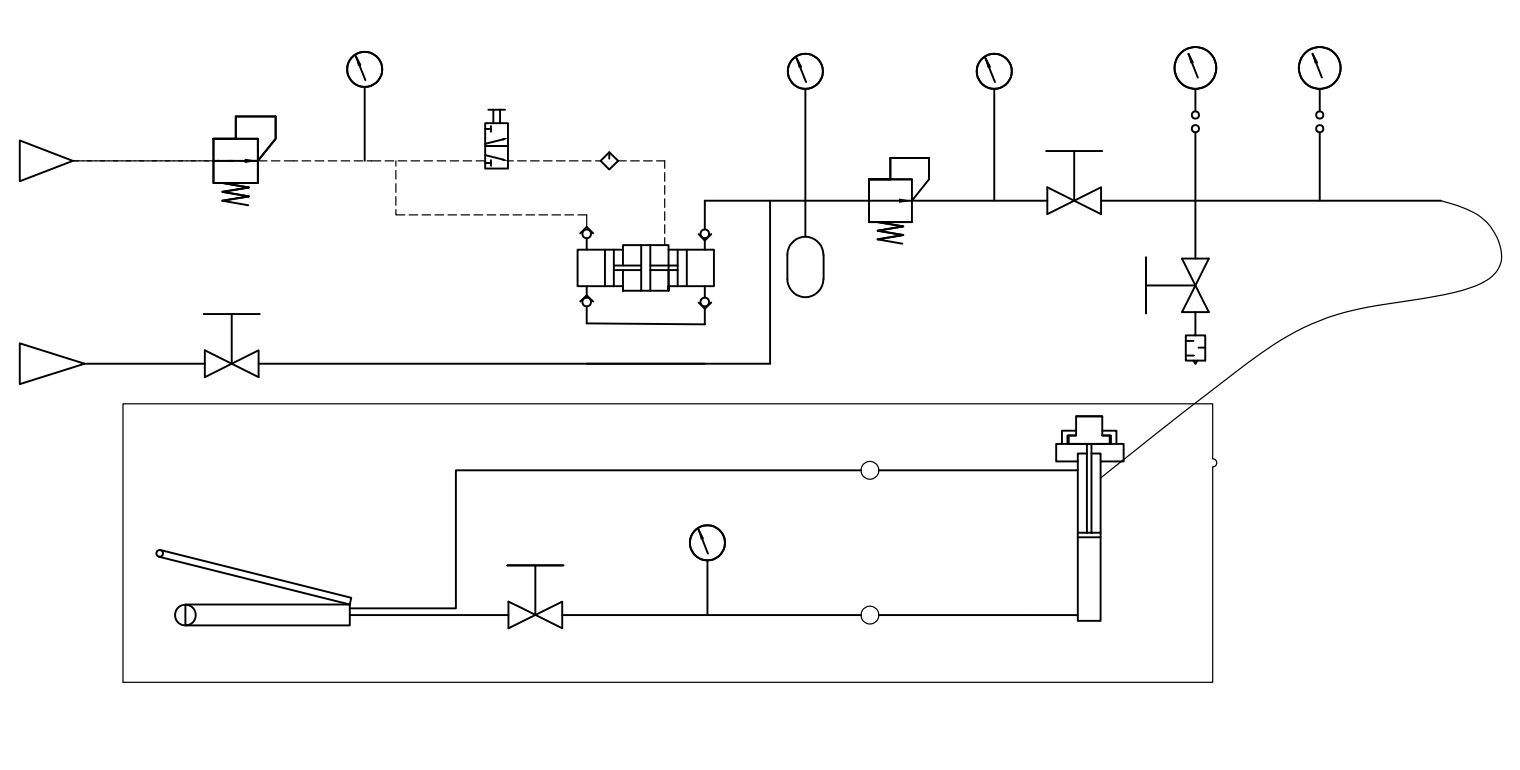

Схемы и чертежи
