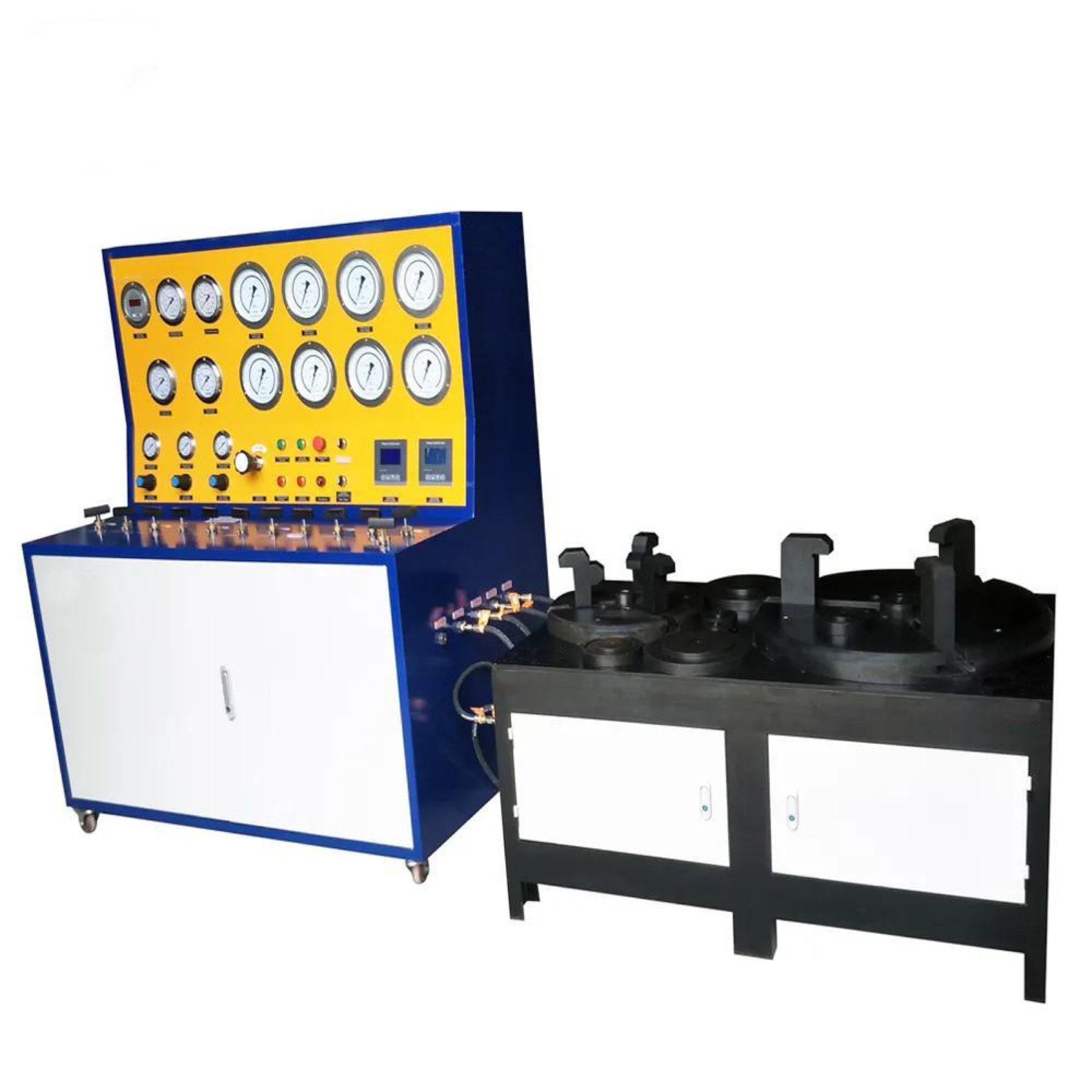

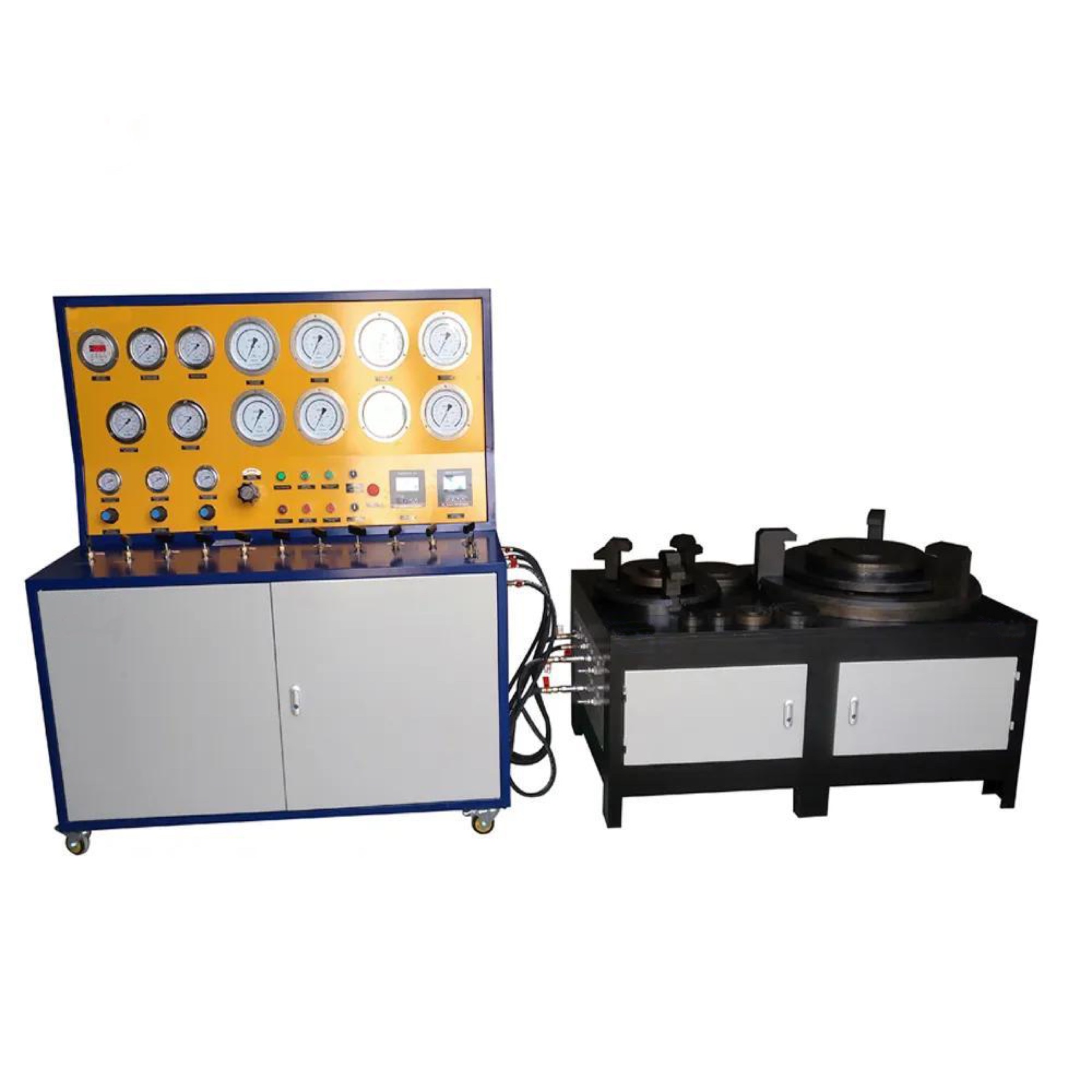

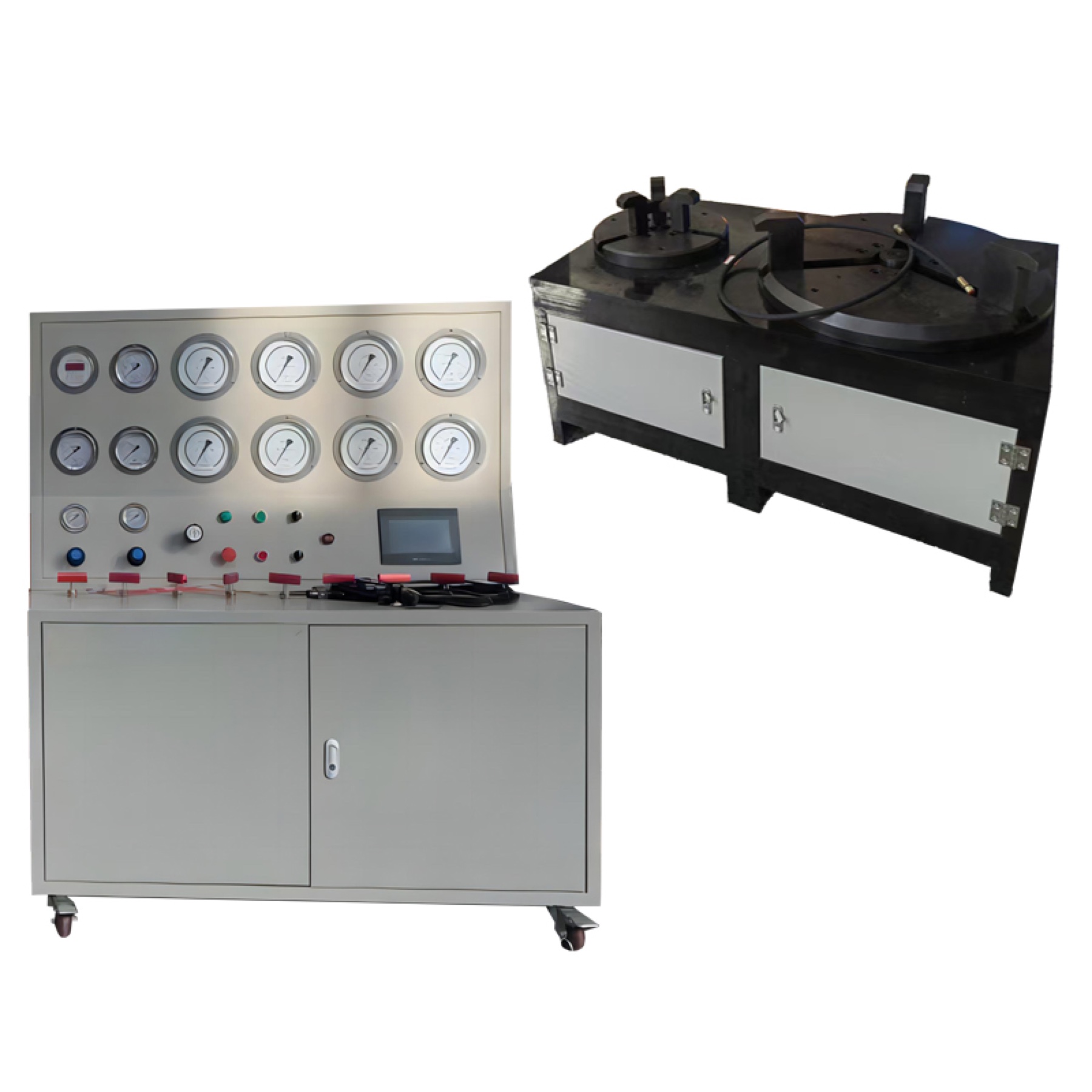

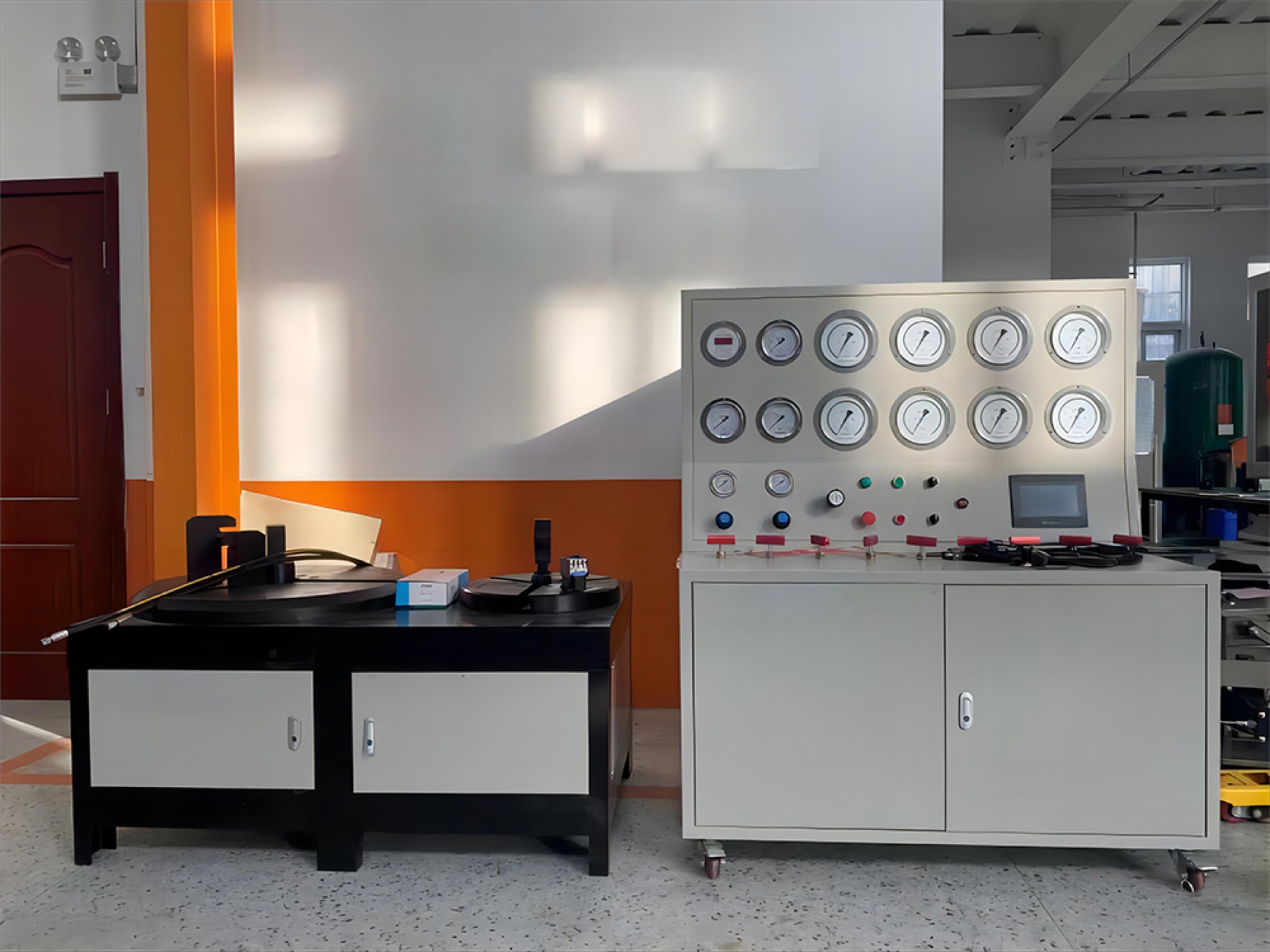

Стенд настройки клапанов с программируемым контроллером

Изготавливаем стенд настройки и проверки предохранительных клапанов DN15-DN400 с программируемым контроллером и цифровым измерением давления. Стенд работает в полуавтоматическом режиме, оснащен газовым и жидкостным контурами, большим и малым гидравлическими зажимами. Испытательное давление - до 40 МПа.

Арматура: DN15-DN400
Давление: До 40 МПа
Управление: Контроллер

Стоимость и срок сообщим после обращения.

Назначение и функции

Настройка и регистрация давления открытия клапана.
Проверка обратной посадки и герметичности затвора.
Задание испытательного давления, времени выдержки и допустимого изменения давления.
Выбор усилия прижима и контроль давления в зажимном контуре.
Полуавтоматическое повышение и поддержание давления.
Проверка пружинной, полноподъемной, малоподъемной, фланцевой и резьбовой предохранительной арматуры.

Технические характеристики

Газовый испытательный контур

Испытательная среда	Воздух или азот
Привод нагнетателя	Пневматический
Давление приводного воздуха	3-8 бар
Коэффициент усиления газового бустера	60:1
Рабочее испытательное давление	0-40 МПа / 0-400 бар
Режим получения 400 бар на газе	Приводной воздух 6,6 бар
Входное давление газа	25-480 бар
Регулирование выходного давления	Регулятор давления приводного воздуха
Запорная арматура	Игольчатые клапаны высокого давления
Трубопроводы	Нержавеющая сталь
Рабочий режим пневмопривода бустера	5-7 бар

Жидкостный испытательный контур

Испытательная жидкость	Вода
Привод насоса	Пневматический
Коэффициент усиления жидкостного насоса	64:1
Рабочее испытательное давление	0-40 МПа / 0-400 бар
Режим получения 400 бар на жидкости	Приводной воздух 6,3 бар
Давление приводного воздуха	3-8 бар

Зажимные устройства

Диаметры арматуры	DN15-DN400
Основные испытательные присоединения	DN20-DN400
Тип присоединения	Фланец или резьба
Прижим	Гидравлические цилиндры
Максимальное усилие большого зажима	30 тс
Назначение большого зажима	Клапаны до DN400
Максимальное усилие малого зажима	20 тс
Назначение малого зажима	Клапаны до DN200
Контроль прижима	Манометр и индикация давления
Регулирование усилия	Плавное

Измерение давления

Измерительные диапазоны	0-2,5; 0-10; 0-25; 0-60 МПа
Диапазоны манометров в барах	0-25; 0-100; 0-250; 0-600 бар
Класс точности манометров	0,4
Точность регулирования давления	Менее 1 % полной шкалы
Контроль герметичности	Проверка утечки через затвор
Проверяемые параметры	Давление открытия, сброса и обратной посадки

Управление и питание

Система управления	Программируемый контроллер
Режим	Полуавтоматический
Индикация	Цифровые приборы и манометры
Задаваемые параметры	Испытательное давление, время выдержки, перепад давления и давление прижима
Автоматическая регистрация	Давление открытия и обратной посадки
Контроль процесса	Подпитка давления, индикация прижима и защитные функции
Электропитание	220 В, 50/60 Гц
Арматура и трубопроводы	Игольчатые клапаны высокого давления и нержавеющие трубки

Габариты, масса и упаковка

Габариты пульта	1320 × 920 × 1550 мм
Масса пульта	400 кг
Упаковка пульта	1440 × 1000 × 1690 мм
Габариты зажимного стола	1370 × 820 × 830 мм
Масса зажимного стола	700 кг
Упаковка зажимного стола	1500 × 900 × 990 мм
Тип упаковки	Деревянный ящик

Рабочее давление стенда - до 40 МПа. Указанные измерительные диапазоны до 60 МПа относятся к шкалам приборов. Допустимое давление конкретного клапана определяется его параметрами и усилием прижима.

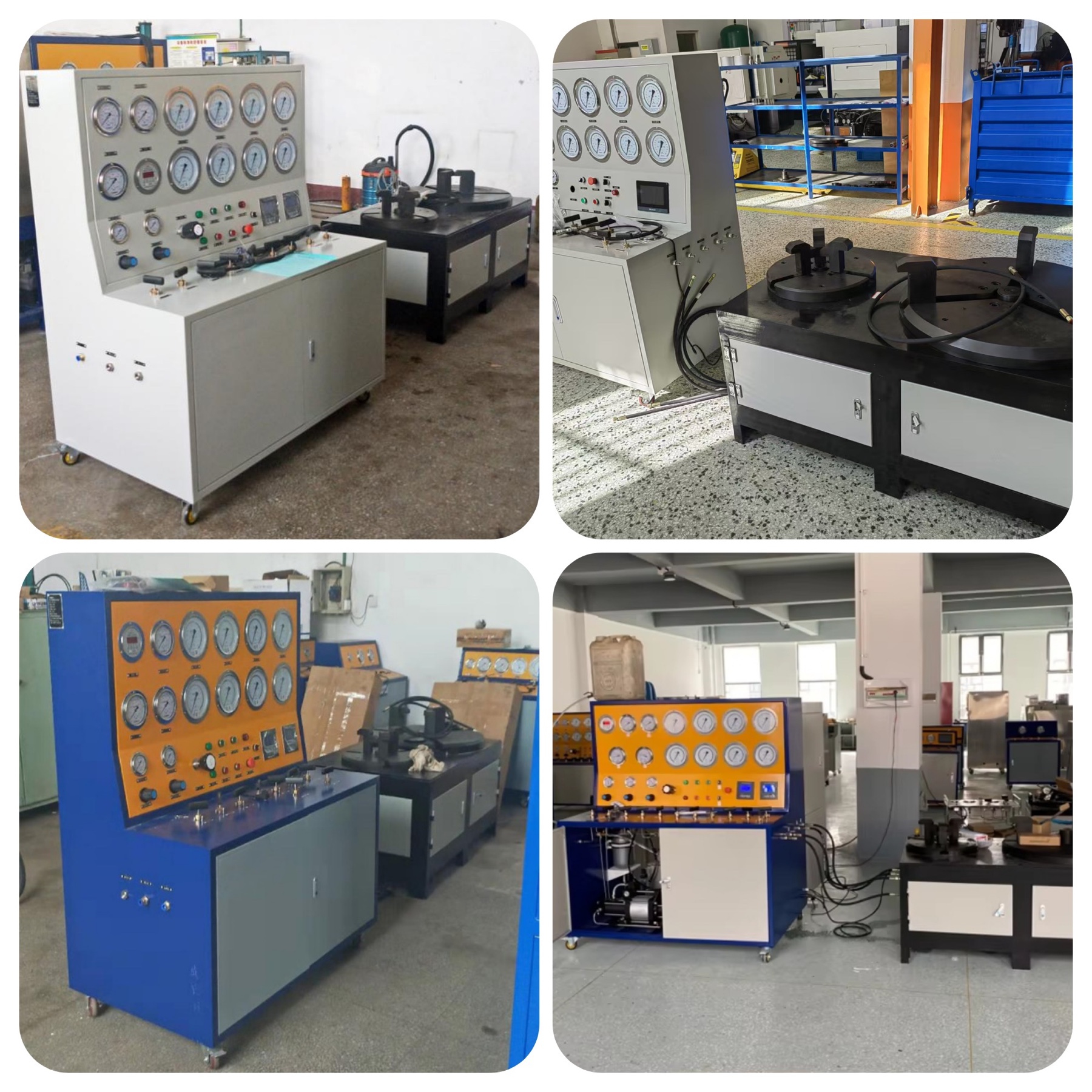

Устройство и работа стенда

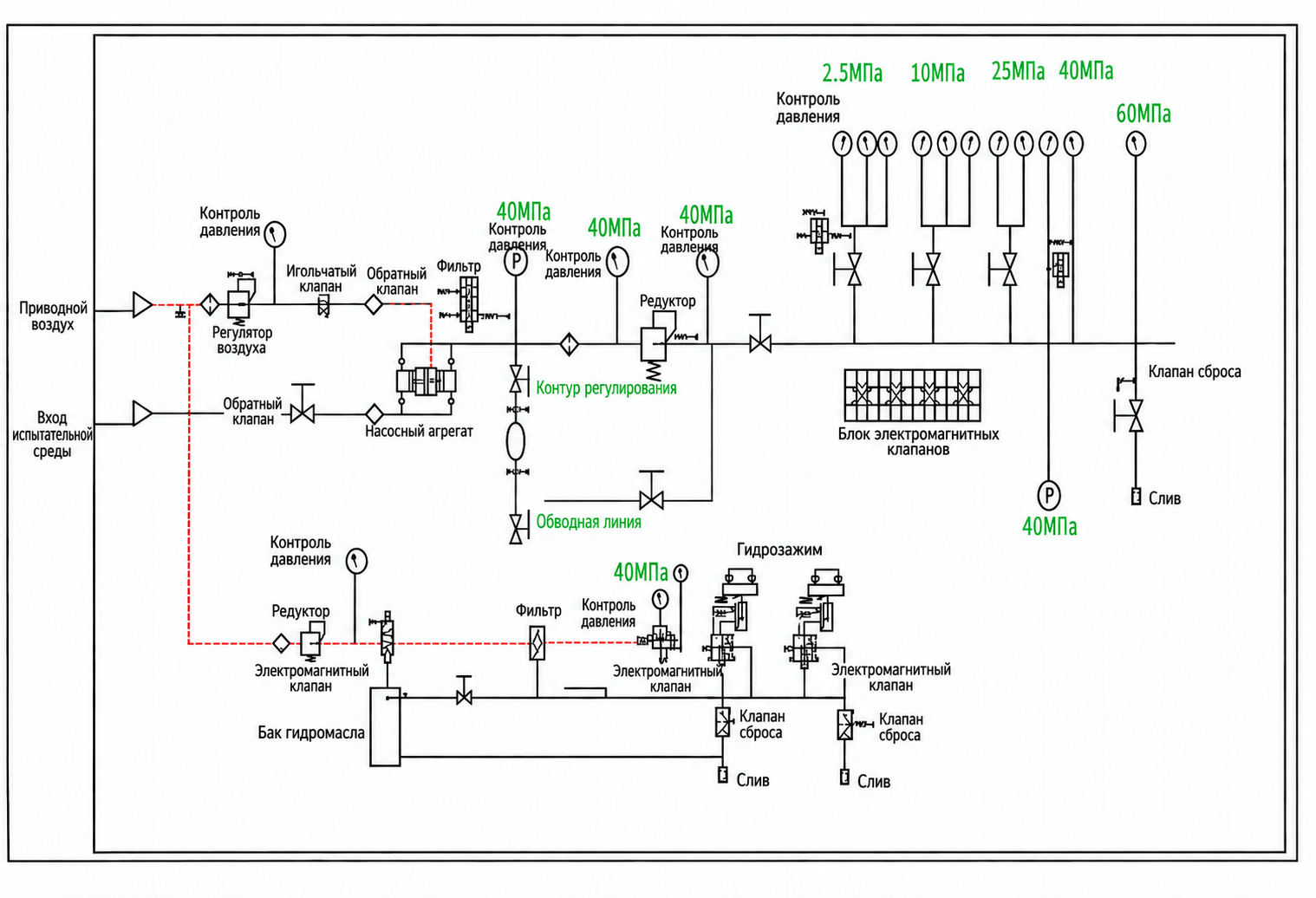

Насосные контуры

Газовый бустер с коэффициентом 60:1 и жидкостный насос 64:1 размещены в пульте. Газовый контур работает с воздухом или азотом, жидкостный - с водой.

Цифровое управление

Контроллер обрабатывает сигналы датчиков, отображает давление и управляет этапами проверки. На цифровых приборах задаются давление, выдержка и условия завершения операции.

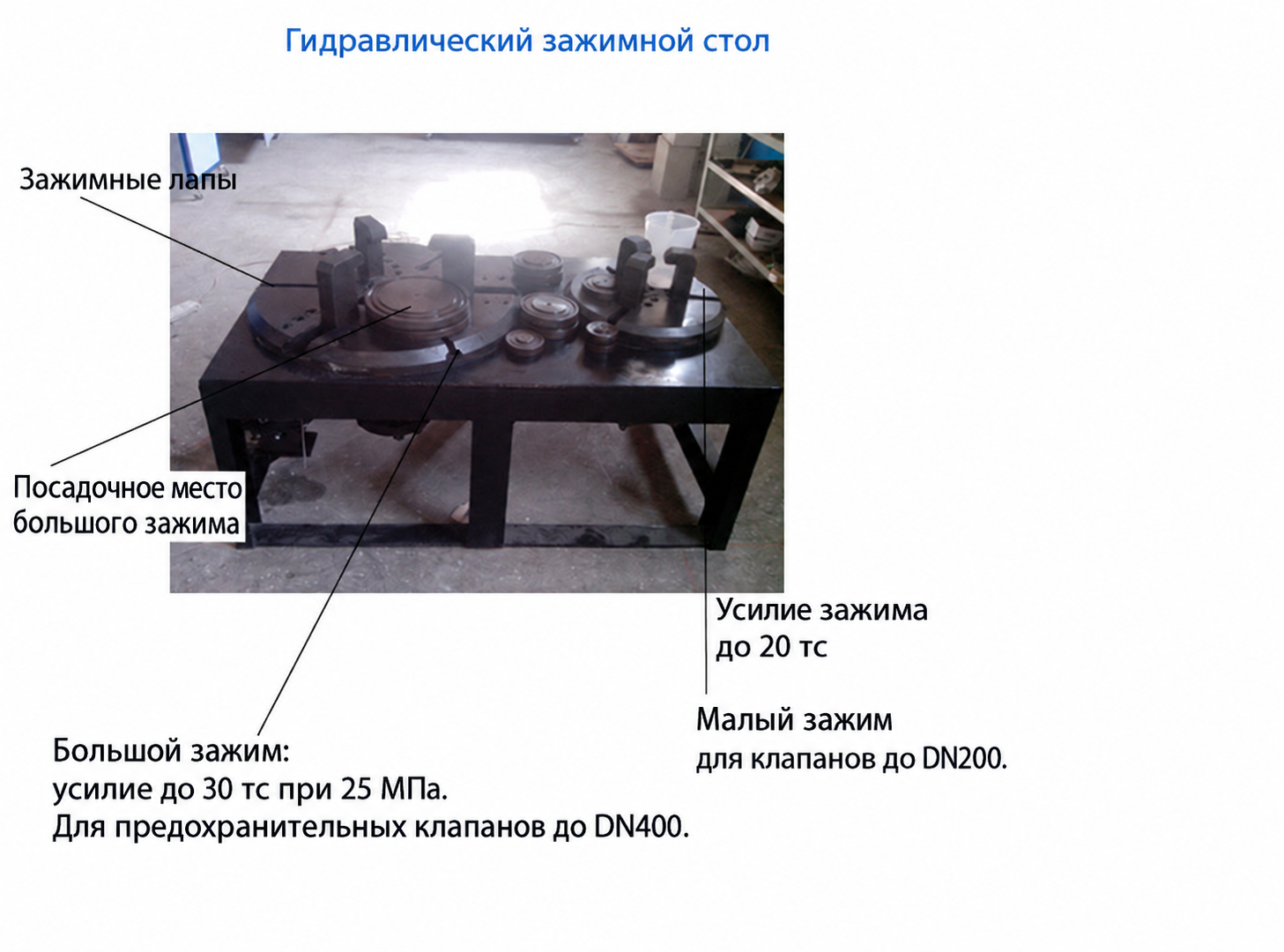

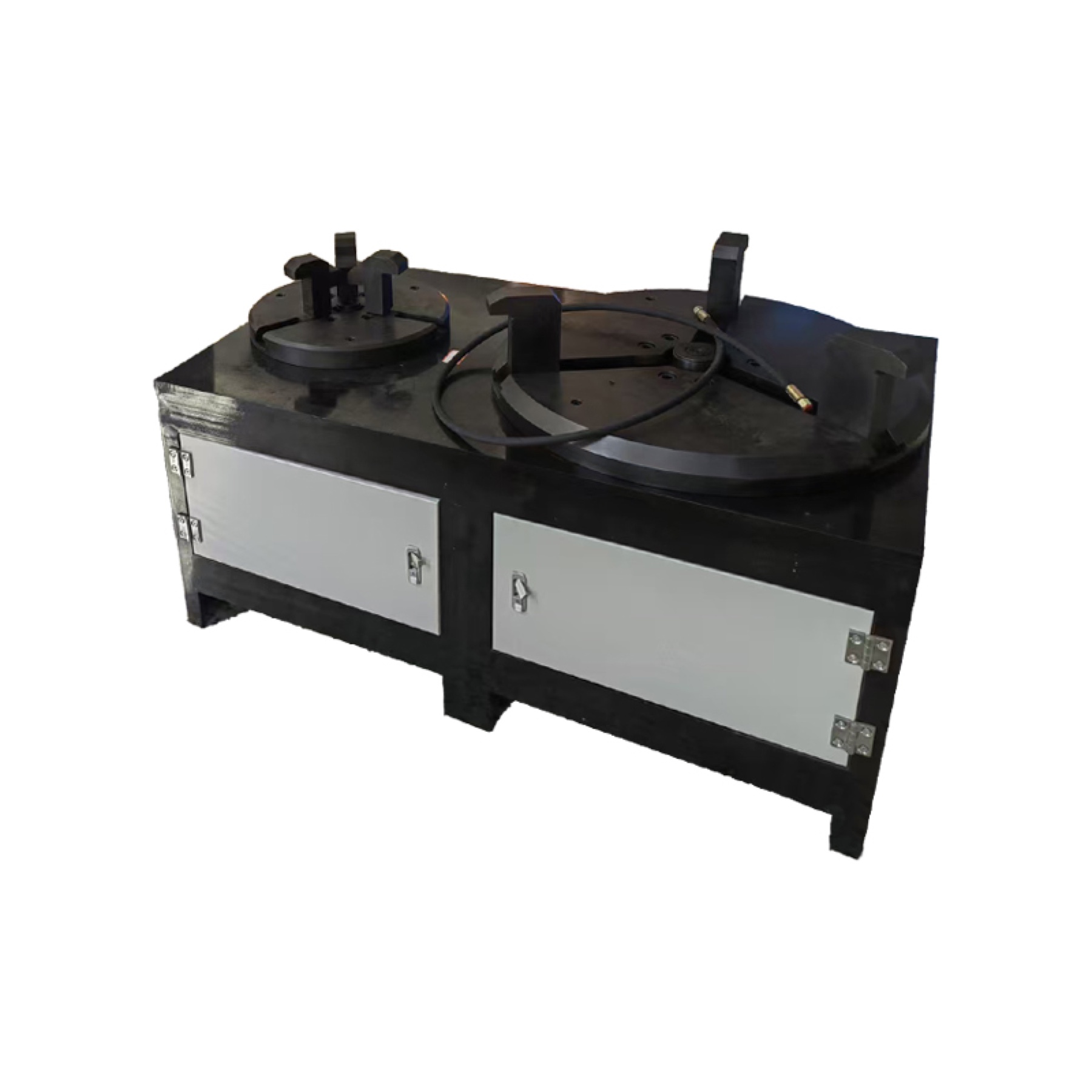

Зажимной стол

Большая посадочная позиция рассчитана на клапаны до DN400, малая - до DN200. Отдельные органы управления обеспечивают выбор зажима, прижим и разгрузку.

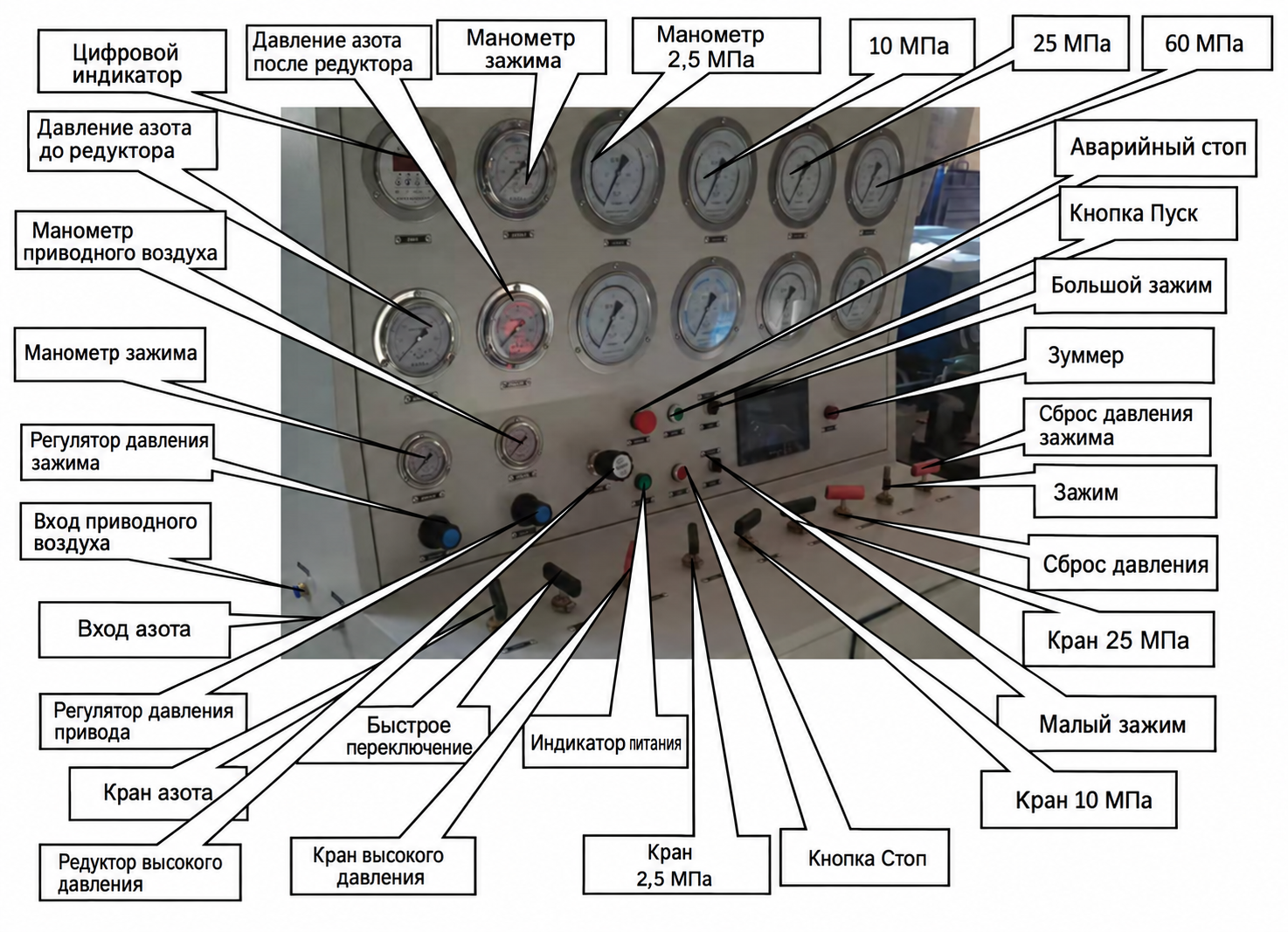

Панель оператора

На панели размещены манометры приводного воздуха и азота до и после редуцирования, манометры прижима, измерительные диапазоны 2,5; 10; 25 и 60 МПа, переключатели диапазонов и контуров, кнопки запуска, остановки и аварийного останова, индикаторы и звуковая сигнализация.

Комплектация стенда

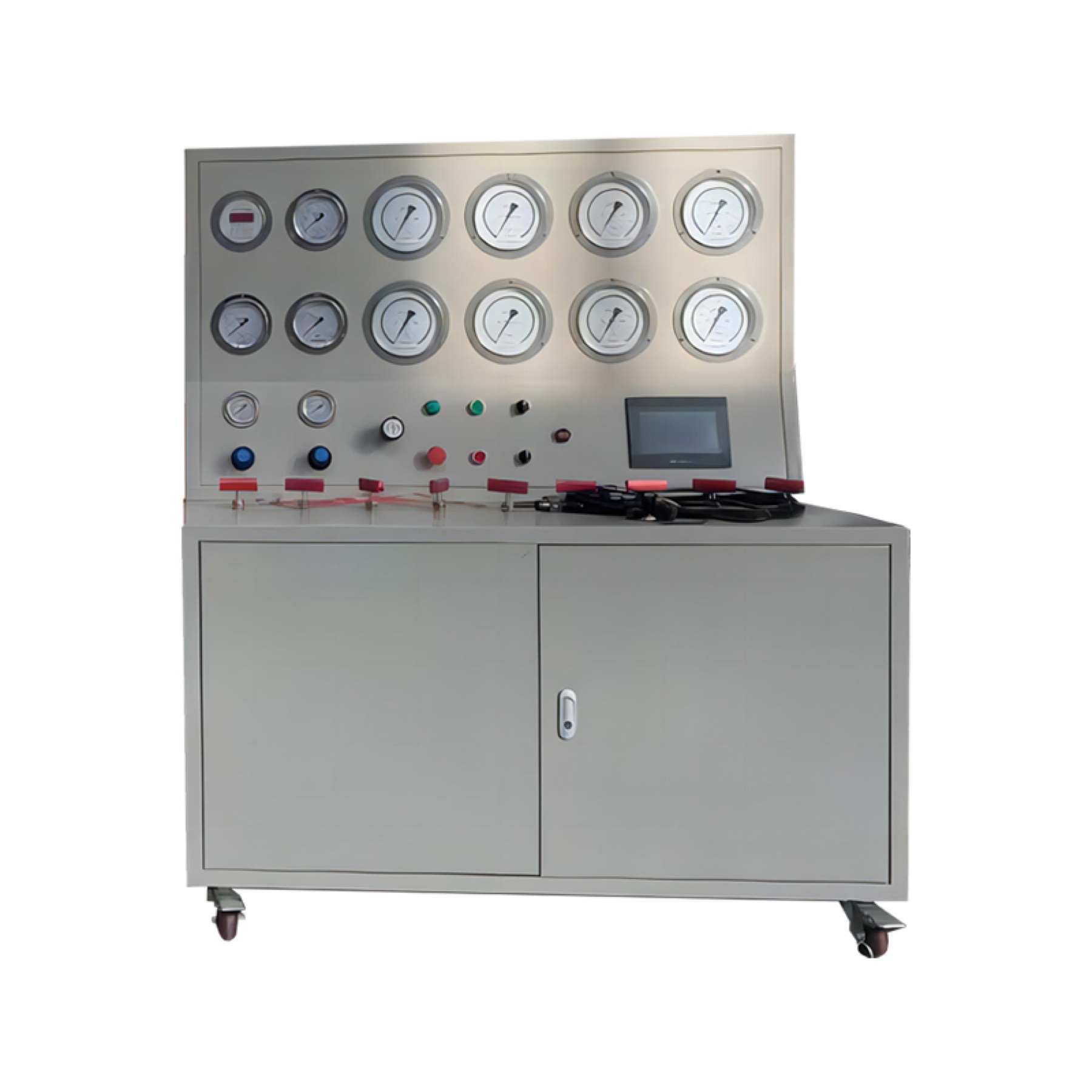

Пульт с установленными насосами, измерительными приборами и органами управления.
Зажимной стол с гидравлическим прижимом и присоединительной оснасткой.
Высоконапорные соединительные линии, газовая линия для подключения баллона и пневмолиния привода.
Фланцевые и резьбовые переходники, уплотнительные кольца, прокладки и соединительные фитинги.
Комплект обслуживания и эксплуатационные материалы: инструкция и материалы по работе со стендом.
