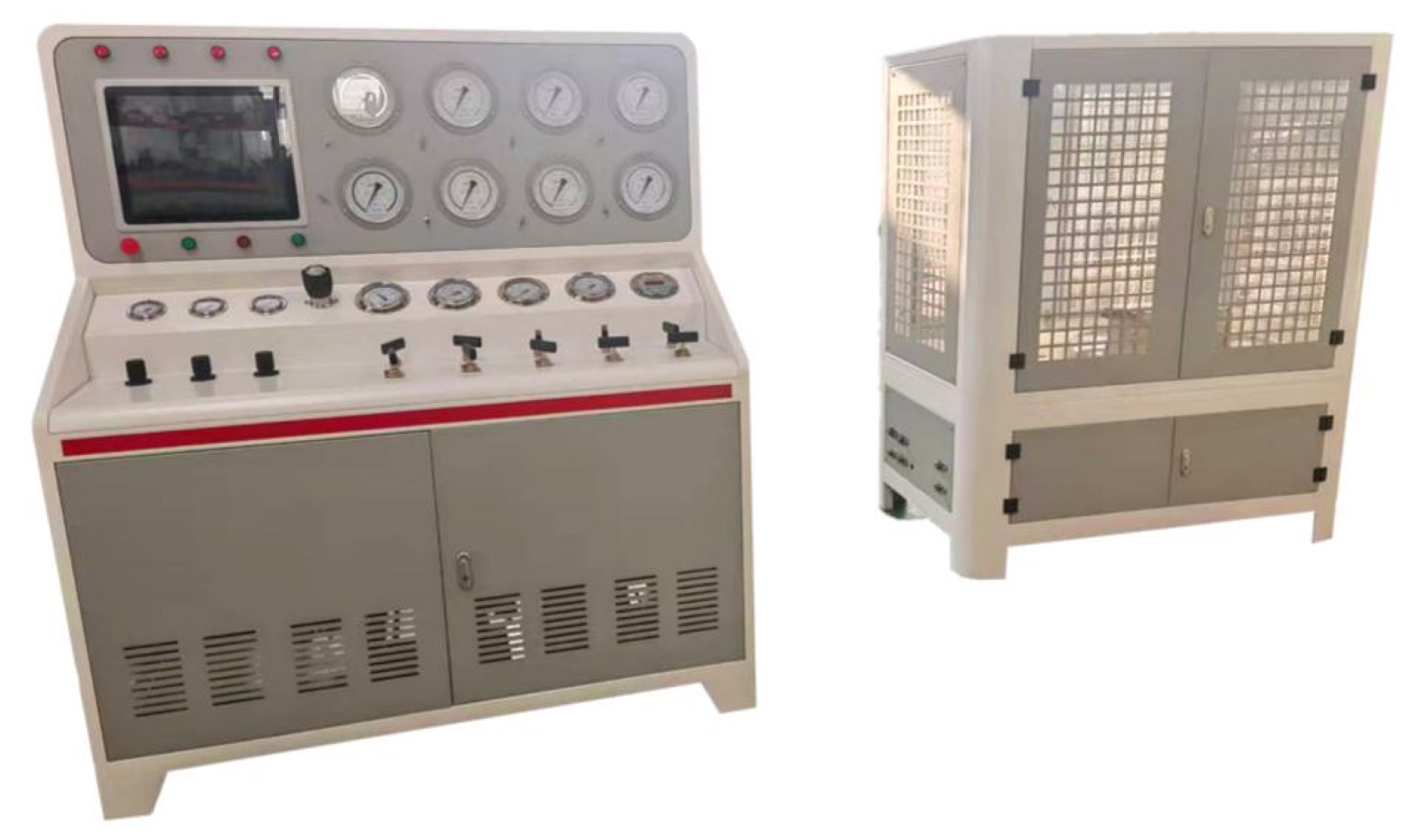

Стенд проверки клапанов с испытательной камерой

Стенд проверки клапанов с испытательной камерой

Изготавливаем стенд проверки предохранительных клапанов с компьютерным управлением и отдельной испытательной камерой. Стенд рассчитан на арматуру DN15-DN400 и давление до 40 МПа. Пульт, насосные контуры, измерительная система и зажимной узел входят в состав изделия.

Арматура
DN15-DN400
Давление
До 40 МПа
Рабочая зона
Испытательная камера
Стоимость и срок сообщим после обращения.

Назначение и функции

  • Проверка давления открытия, сброса и повторной посадки клапана.
  • Настройка давления срабатывания после сборки и ремонта.
  • Контроль герметичности затвора на газовой или жидкостной среде.
  • Проверка фланцевой и резьбовой предохранительной арматуры.
  • Регистрация давления и времени с построением графика испытания.
  • Сохранение результатов и печать протоколов с компьютерного пульта.

Технические характеристики

Газовый испытательный контур

Испытательная средаВоздух или азот
Привод нагнетателяПневматический
Давление приводного воздуха3-8 бар
Коэффициент усиления газового бустера60:1
Рабочее испытательное давление0-40 МПа / 0-400 бар
Режим получения 400 бар на газеПриводной воздух 6,6 бар
Входное давление газа25-480 бар
Регулирование выходного давленияРегулятор давления приводного воздуха
Запорная арматураИгольчатые клапаны высокого давления
ТрубопроводыНержавеющая сталь

Жидкостный испытательный контур

Испытательная жидкостьВода
Привод насосаПневматический
Коэффициент усиления жидкостного насоса64:1
Рабочее испытательное давление0-40 МПа / 0-400 бар
Режим получения 400 бар на жидкостиПриводной воздух 6,3 бар
Давление приводного воздуха3-8 бар

Зажим и испытательная камера

Типы присоединенийФланцевые и резьбовые
Диаметры на зажимном столеDN15-DN400
Основные испытательные присоединенияDN20-DN400
ЗажимГидравлические цилиндры
Усилие большого зажима0-35 тс
Усилие малого зажима0-20 тс
Давление силового контура зажима0-32 МПа
Регулирование прижимаПлавное, с индикацией давления
Управление зажимомАвтоматическое из программы испытаний
Резьбовые переходникиNPT 1/4, BSP 1/4, NPT 1/2, NPT 3/8, NPT 1
Материалы присоединительной оснасткиНержавеющая сталь
Размещение клапанаВ отдельной закрываемой камере
ОграждениеЗащитный кожух зажимного стола

Измерение и контроль

Измерительные диапазоны0-2,5; 0-10; 0-25; 0-60 МПа
Диапазоны манометров в барах0-25; 0-100; 0-250; 0-600 бар
Класс точности манометров0,4
Точность регулирования давленияМенее 1 % полной шкалы
Контроль герметичностиПроверка утечки через затвор
Проверяемые параметрыДавление открытия, сброса и обратной посадки

Компьютерный пульт и питание

УправлениеПромышленный компьютер и программа испытаний
Оперативная память8 ГБ
НакопительSSD 512 ГБ
Основные манометрыПо 2 прибора на каждый измерительный диапазон
Сбор данныхДатчики давления и модуль регистрации
ОтображениеТекущее давление, время и график испытания
Выходные данныеСохранение и печать протокола
Управляемые операцииПрижим, нагнетание, выдержка и сброс
Электропитание220/230 В, 50/60 Гц
ПневмопитаниеПодключение к сети сжатого воздуха

Габариты, масса и упаковка

Габариты пульта1520 × 950 × 1730 мм
Масса пульта350 кг
Масса пульта в упаковке440 кг
Упаковка пульта1650 × 1050 × 1940 мм
Площадка зажимного стола1450 × 900 мм
Масса зажимного стола750 кг
Масса стола в упаковке840 кг
Упаковка стола без кожуха1550 × 980 × 990 мм
Габариты стола с кожухом1450 × 900 × 1730 мм
Упаковка стола с кожухом1550 × 980 × 1940 мм
Тип транспортной упаковкиДеревянный ящик

Рабочее давление стенда - до 40 МПа. Указанные измерительные диапазоны до 60 МПа относятся к шкалам приборов. Допустимое давление конкретного клапана определяется его параметрами и усилием прижима.

Устройство и работа стенда

Испытательная камера

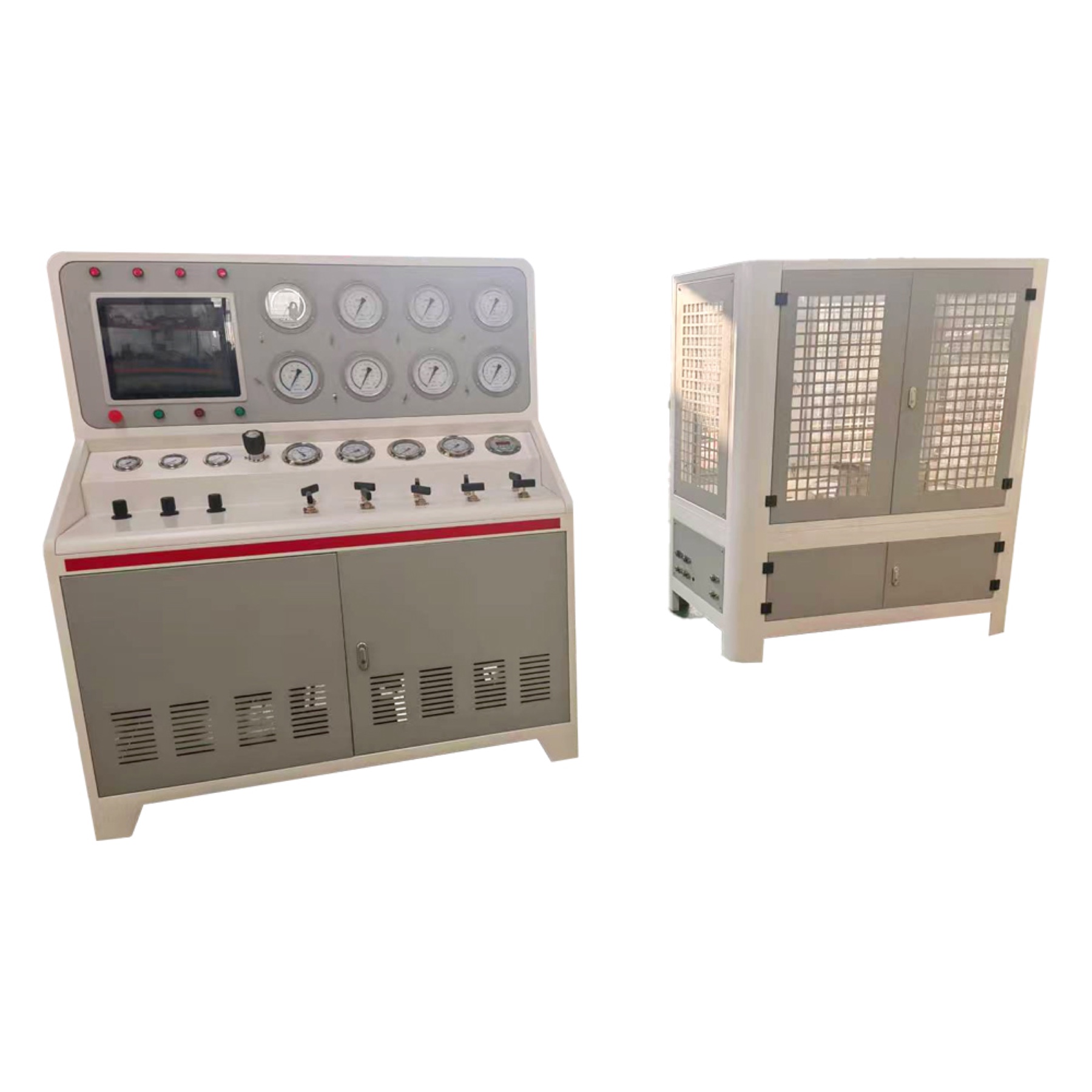

Клапан закрепляется на зажимном столе внутри отдельного закрываемого ограждения. Пульт управления расположен рядом с камерой и связан с ней высоконапорными и управляющими линиями.

Контуры нагнетания

Газовая линия работает с воздухом или азотом, жидкостная - с водой. Для создания давления используются пневматические усилители с коэффициентами 60:1 и 64:1.

Прижим и соединение

Гидроцилиндры обеспечивают закрепление фланцевой или резьбовой арматуры. Давление прижима отображается на пульте; для подключения используются переходники и уплотнения.

Регистрация испытания

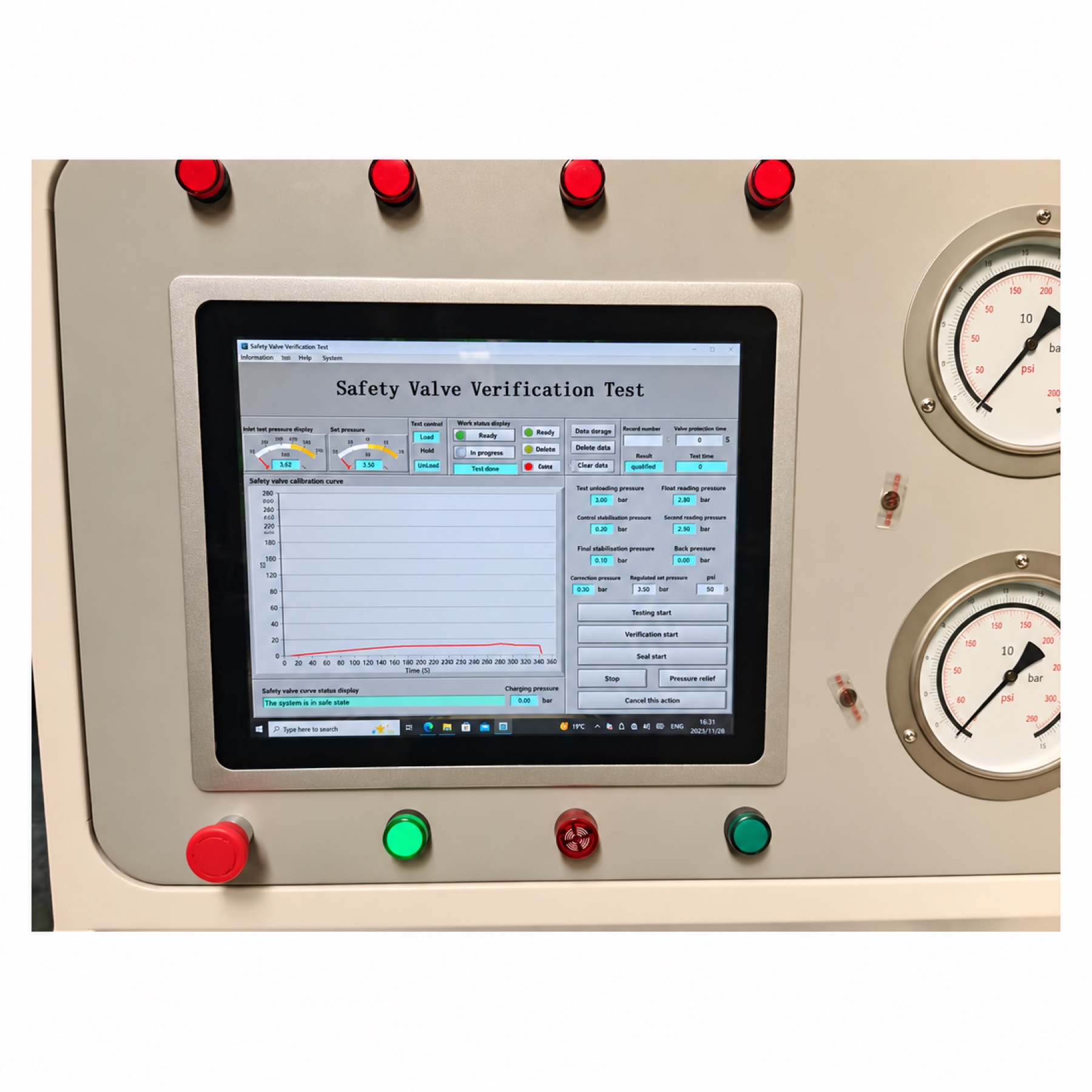

Измерительные каналы передают давление и время в программу. Оператор видит текущие значения, кривую испытания и результат проверки, может сохранить или распечатать протокол.

Комплектация стенда

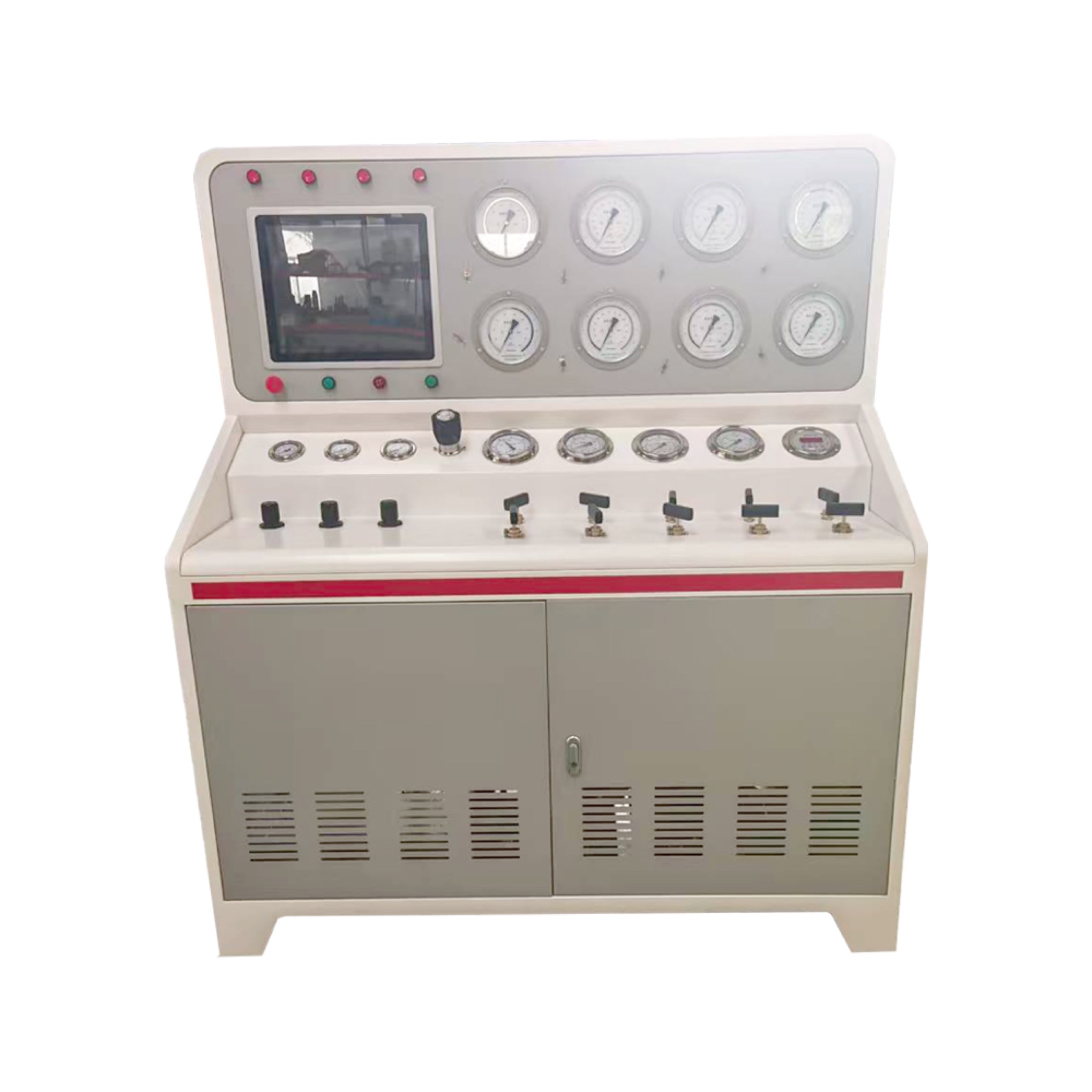

  • Пульт с установленными насосами, измерительными приборами и органами управления.
  • Зажимной стол с гидравлическим прижимом и присоединительной оснасткой.
  • Высоконапорные соединительные линии, газовая линия для подключения баллона и пневмолиния привода.
  • Фланцевые и резьбовые переходники, уплотнительные кольца, прокладки и соединительные фитинги.
  • Комплект обслуживания и эксплуатационные материалы: инструкция и материалы по работе со стендом.

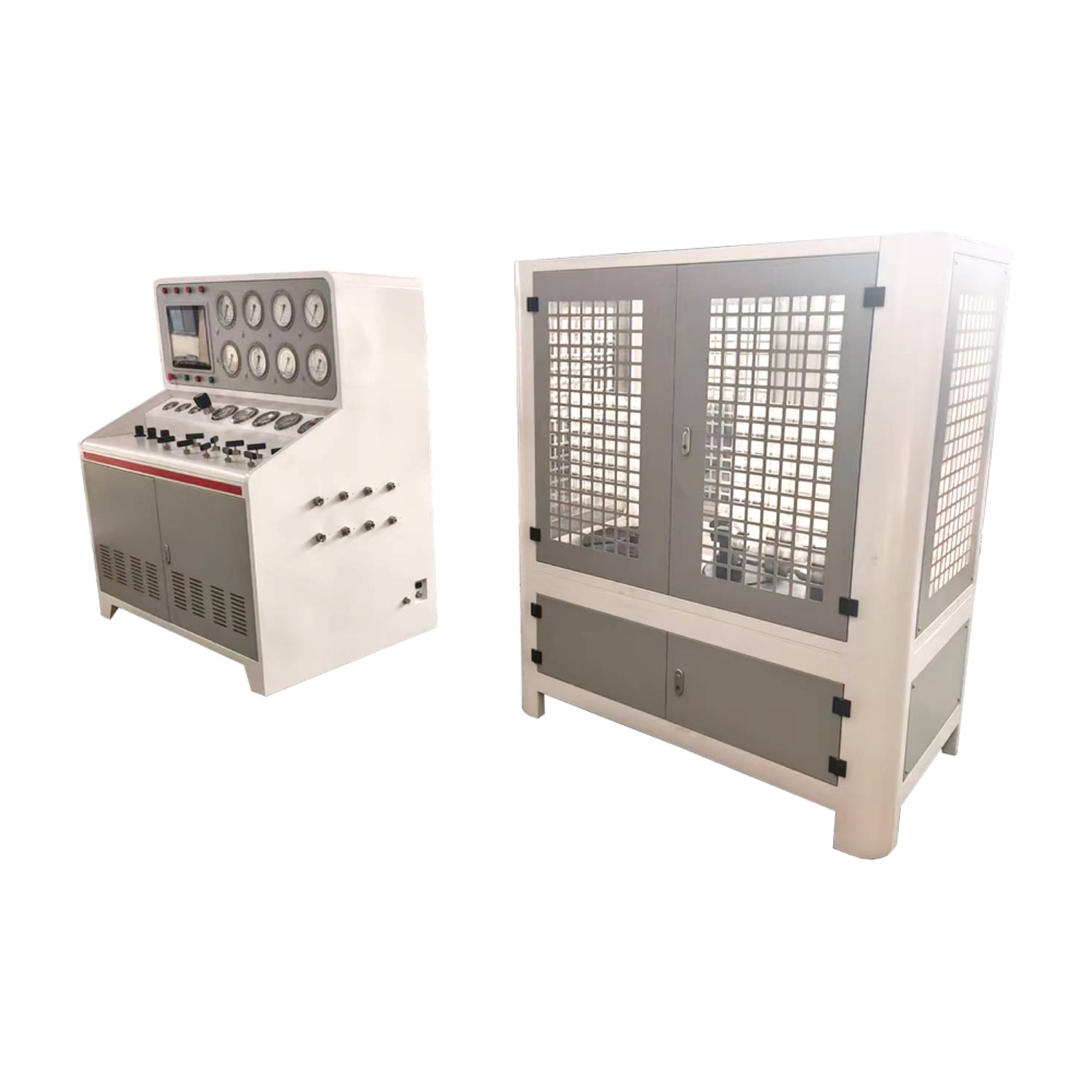

  • Отдельная испытательная камера с защитным ограждением.

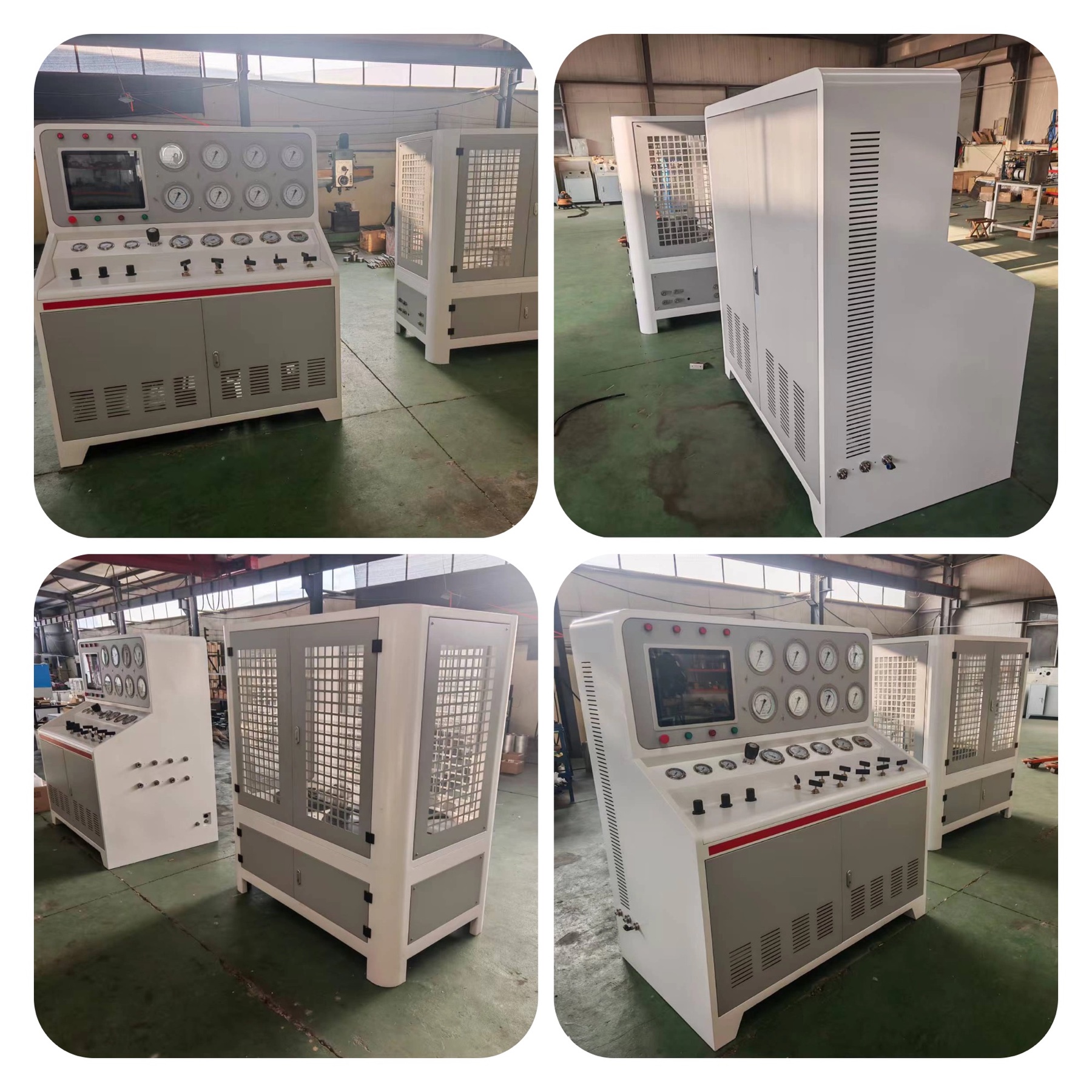

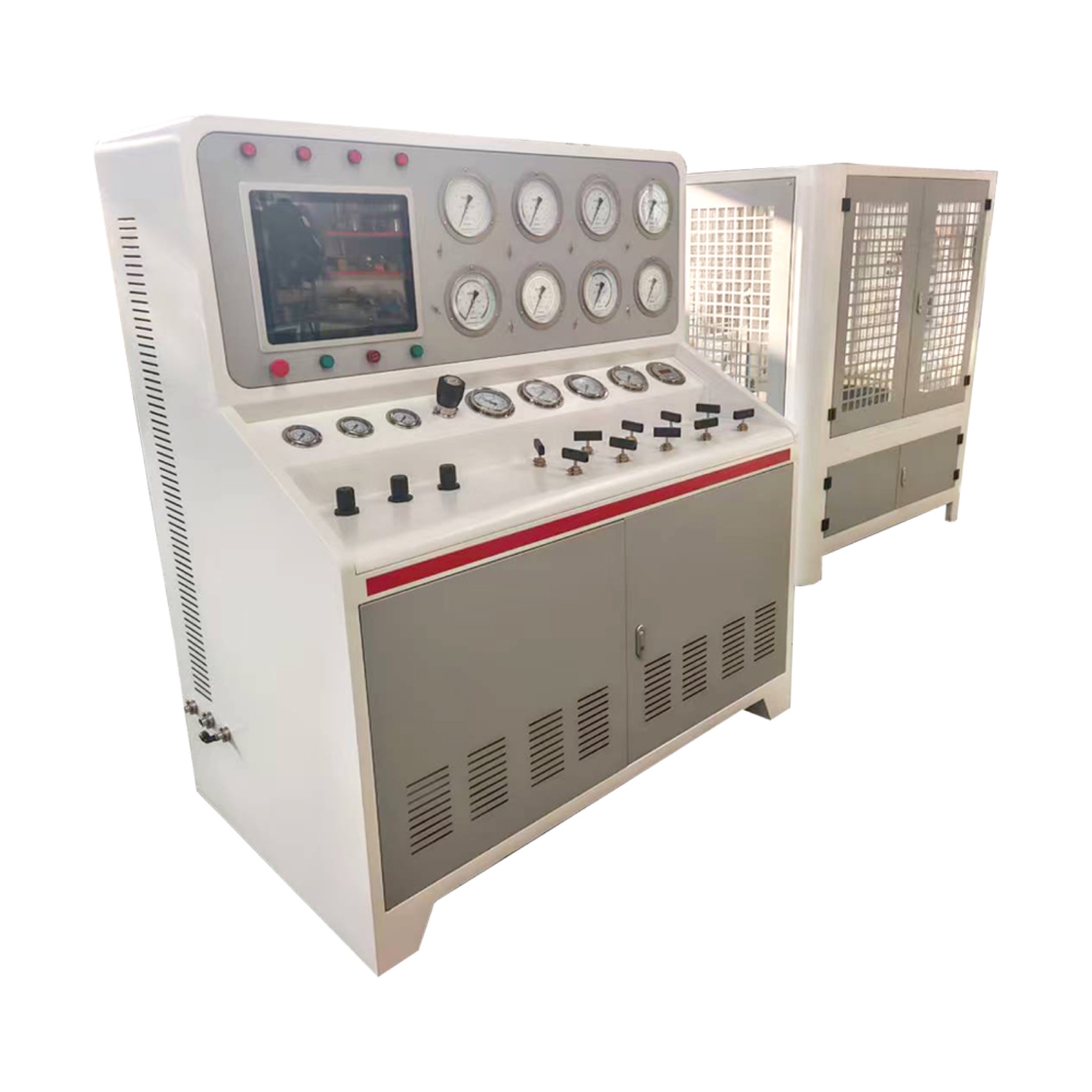

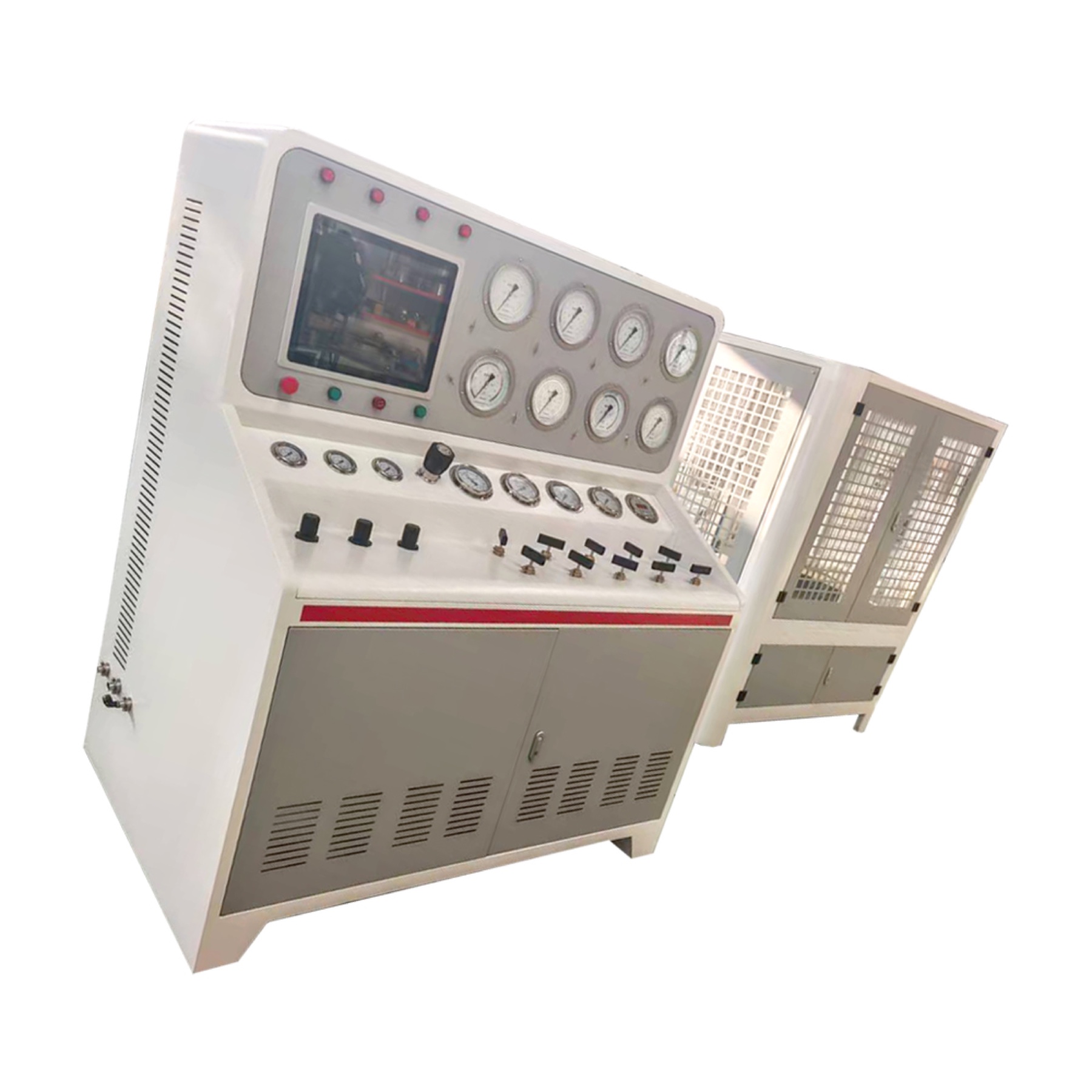

Фотографии оборудования

Схемы и чертежи

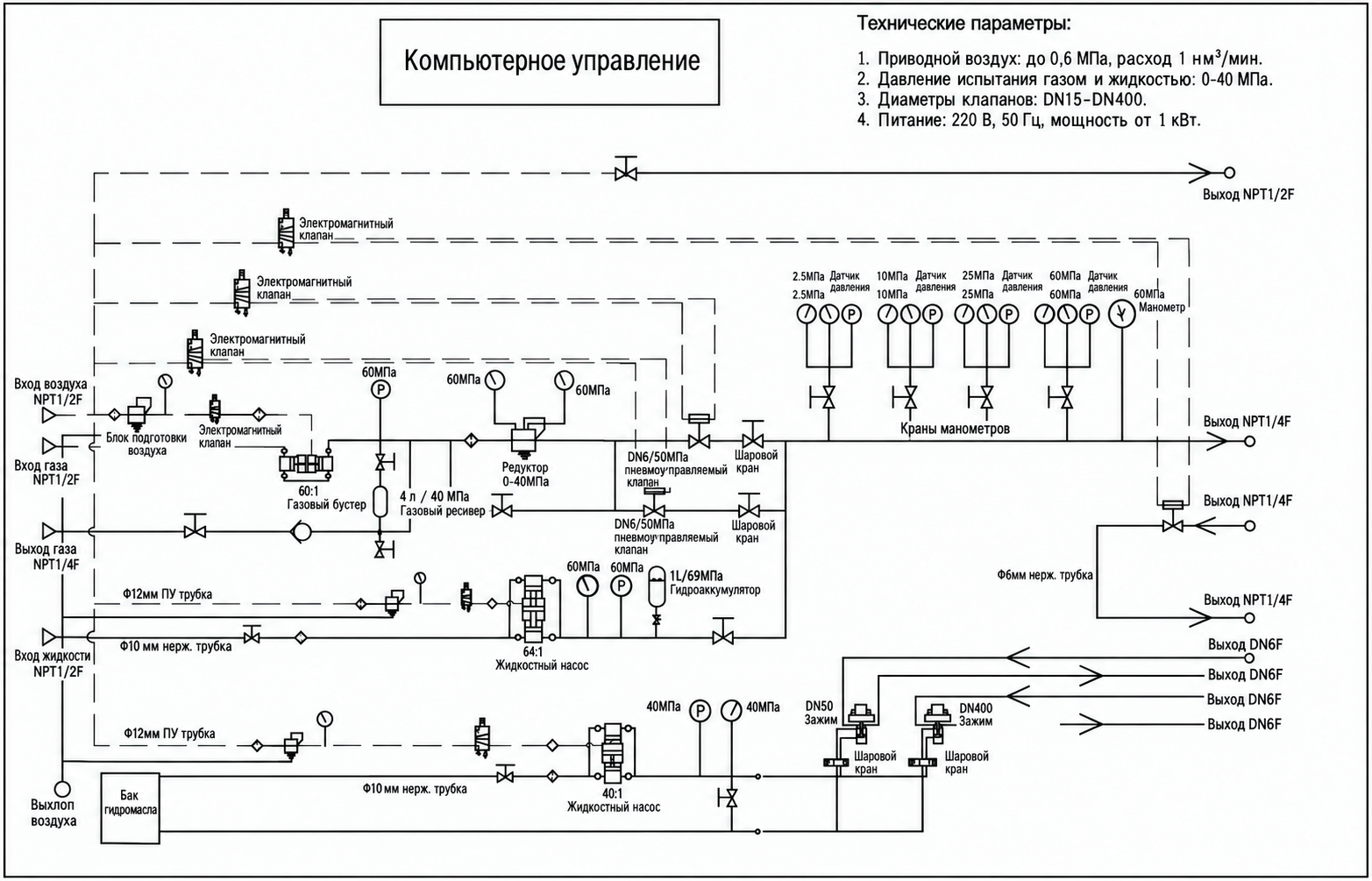

Принципиальная схема контуров стенда
Принципиальная схема контуров стенда. Нажмите для увеличения.
