Стенд опрессовки и разрывных испытаний РВД

Изготавливаем стенд опрессовки и разрывных испытаний рукавов высокого давления, трубок и соединений с максимальным давлением 140 МПа. В стенде установлен пневмогидравлический насос с коэффициентом усиления 175:1, ручное управление и отдельный испытательный отсек.

Давление: До 140 МПа
Усиление насоса: 175:1
Объекты: РВД, трубки, соединения

Стоимость и срок сообщим после обращения.

Назначение и функции

Проверка герметичности рукавов и соединений после изготовления или сборки.
Опрессовка образца с выдержкой при заданном давлении.
Повышение давления до разрушения с фиксацией достигнутого значения.
Испытания водой, маслом или совместимой гидравлической жидкостью.
Плавное изменение давления и подачи регулированием пневмопривода.

Технические характеристики

Характеристики стенда

Максимальное испытательное давление	140 МПа / 1400 бар
Тип насоса	Пневмогидравлический
Коэффициент усиления насоса	175:1
Управление	Ручное
Испытательная среда	Вода, масло или другая совместимая гидравлическая жидкость
Вход насоса	NPT 3/8
Выход насоса	M14 × 1,5
Максимальная свободная подача	1,76 л/мин
Условия указания подачи	Приводной воздух 6 бар, давление на выходе 0 бар
Условия указания максимального давления	Приводной воздух 8 бар
Минимальное давление приводного воздуха	3 бар
Смазка приводного воздуха	Не требуется
Электропитание для привода насоса	Не требуется

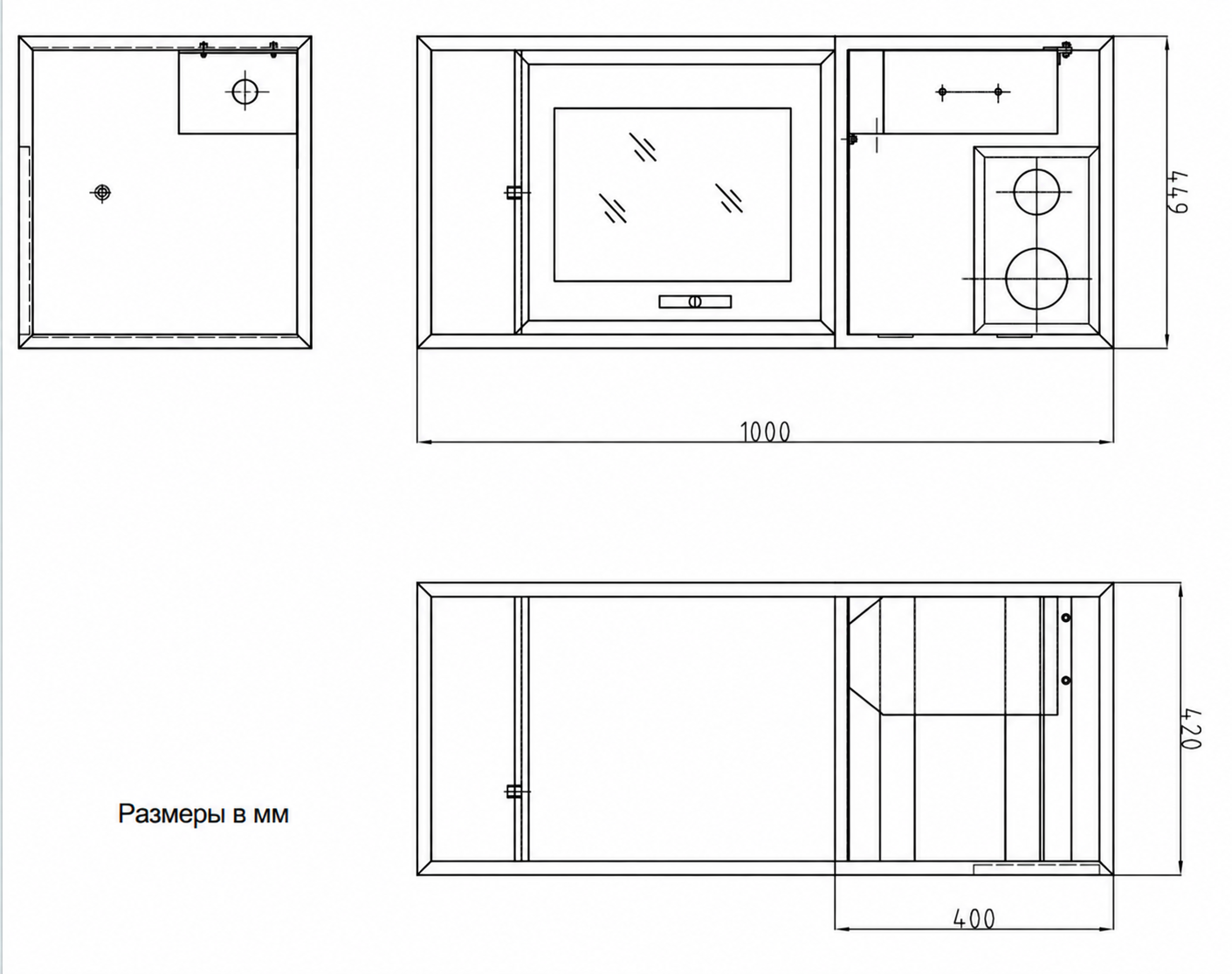

Габариты по чертежу	1000 × 449 × 420 мм
Размер монтажной части по чертежу	400 мм
Размер упаковки	510 × 480 × 1120 мм

Справочная таблица насосов высокого давления

В данном стенде установлен насос с коэффициентом усиления 175:1. Ниже приведены характеристики насосов этой группы для сравнения давления и подачи.

Давление, присоединения и свободная подача

Усиление	Макс. давление, бар	Вход	Выход	Подача, л/мин
6:1	48	NPT 1/2	NPT 1/2	48,60
10:1	80	NPT 1/2	NPT 1/2	30,61
16:1	128	NPT 1/2	NPT 1/2	19,59
28:1	224	NPT 1/2	NPT 1/2	11,02
40:1	320	NPT 1/2	NPT 1/2	7,65
64:1	512	NPT 1/2	NPT 3/8	4,89
80:1	640	NPT 1/2	NPT 3/8	3,96
100:1	800	NPT 1/2	NPT 3/8	3,13
130:1	1040	NPT 1/2	M14 × 1,5	2,40
175:1	1400	NPT 3/8	M14 × 1,5	1,76
255:1	2040	NPT 1/4	M14 × 1,5	1,22
400:1	3200	NPT 1/4	M14 × 1,5	0,78

Давление приведено для приводного воздуха 8 бар. Свободная подача - для привода 6 бар и нулевого давления на выходе; подача под нагрузкой снижается. Давление насоса не заменяет допустимое давление стенда и образца.

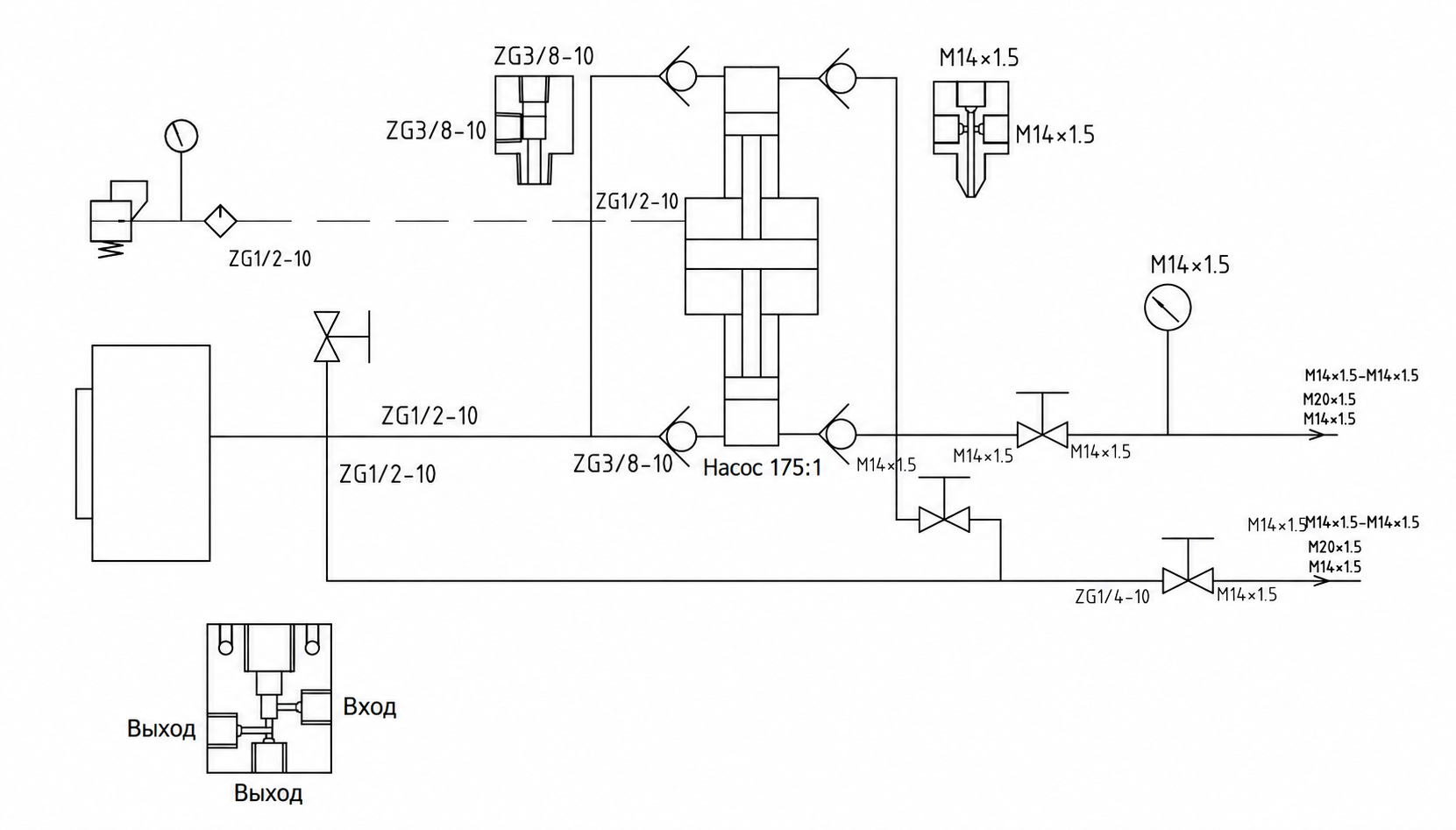

Устройство и работа стенда

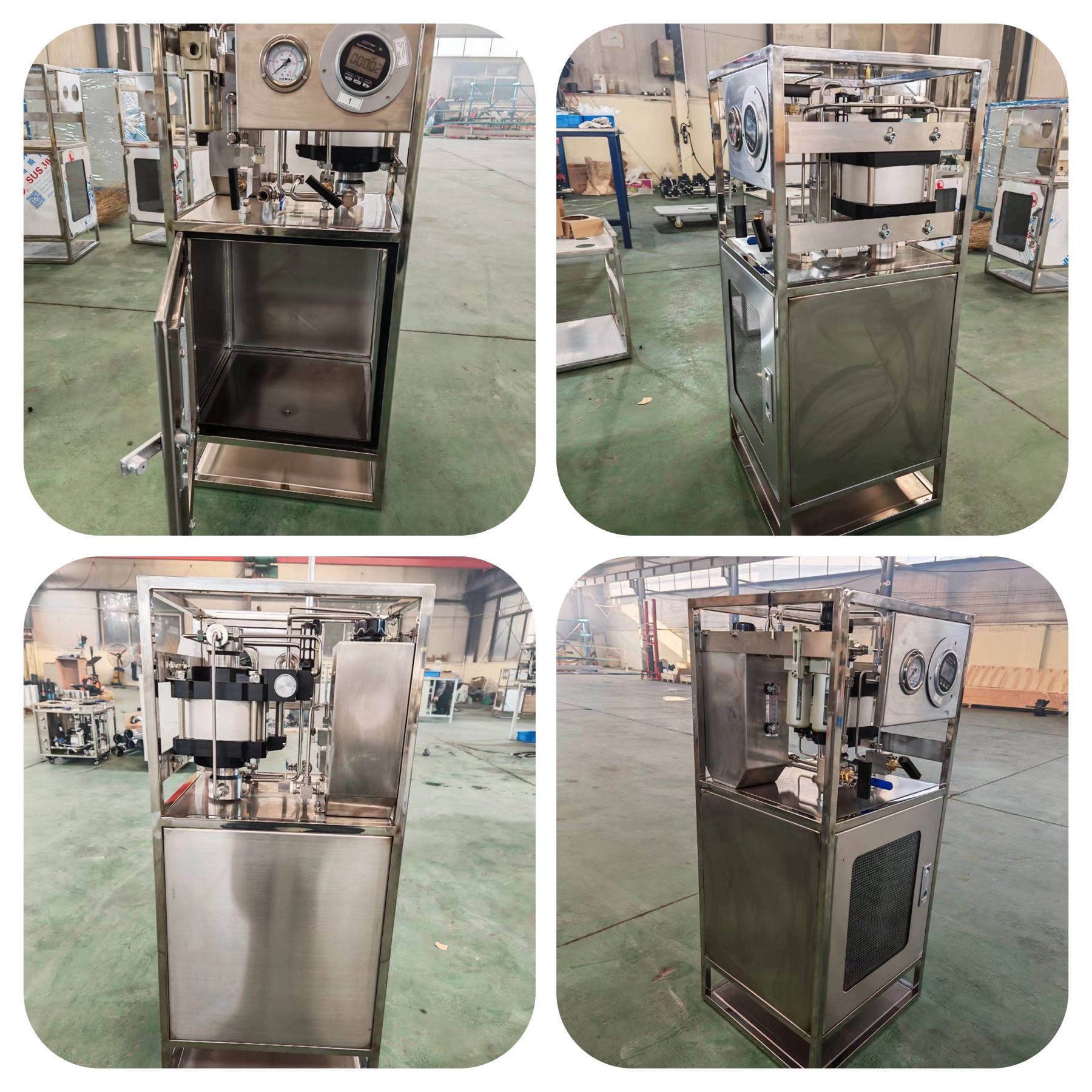

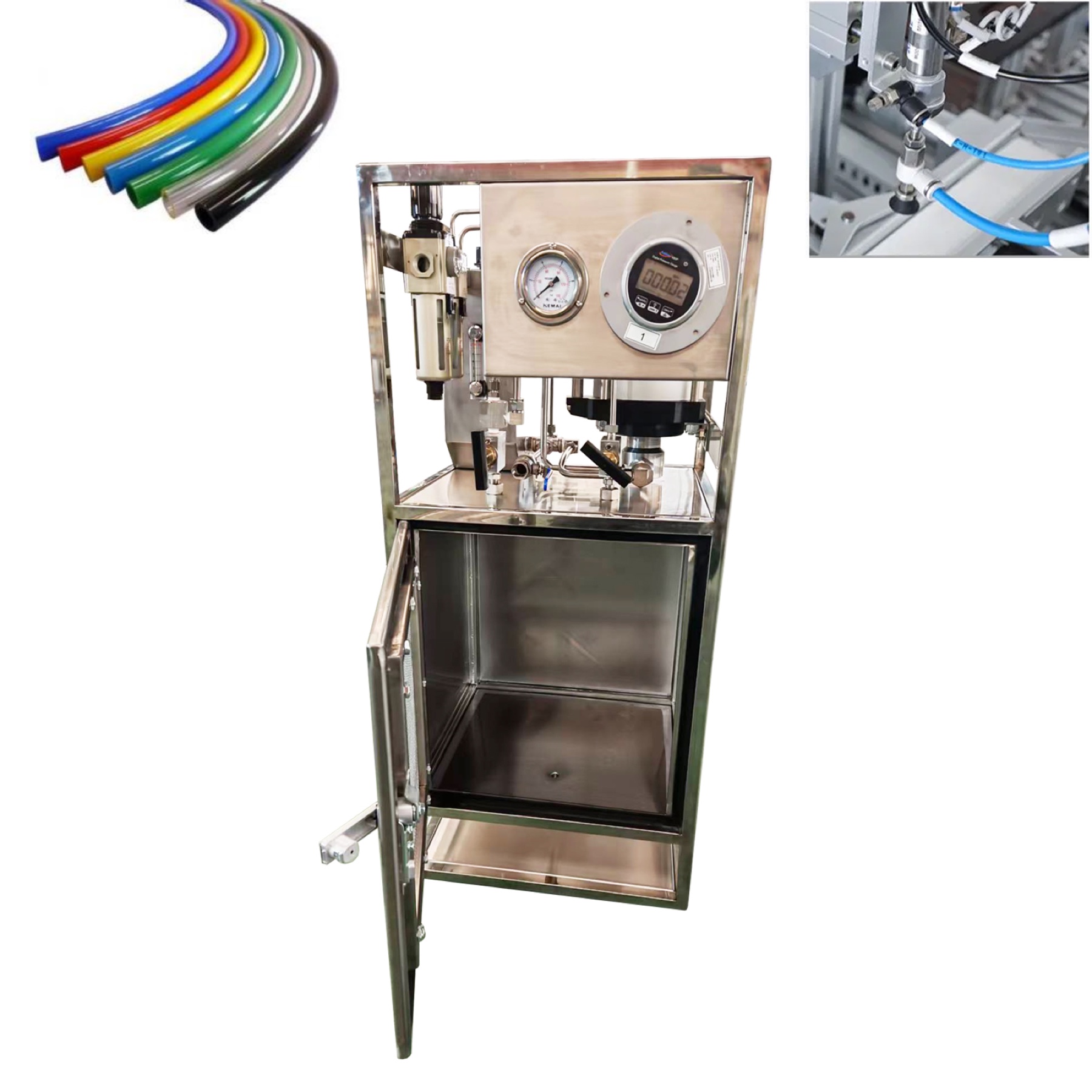

Насос высокого давления

Пневмопривод приводит в действие жидкостный плунжер. Коэффициент усиления 175:1 позволяет создавать давление для опрессовки и разрушения образца. Подача уменьшается по мере роста противодавления.

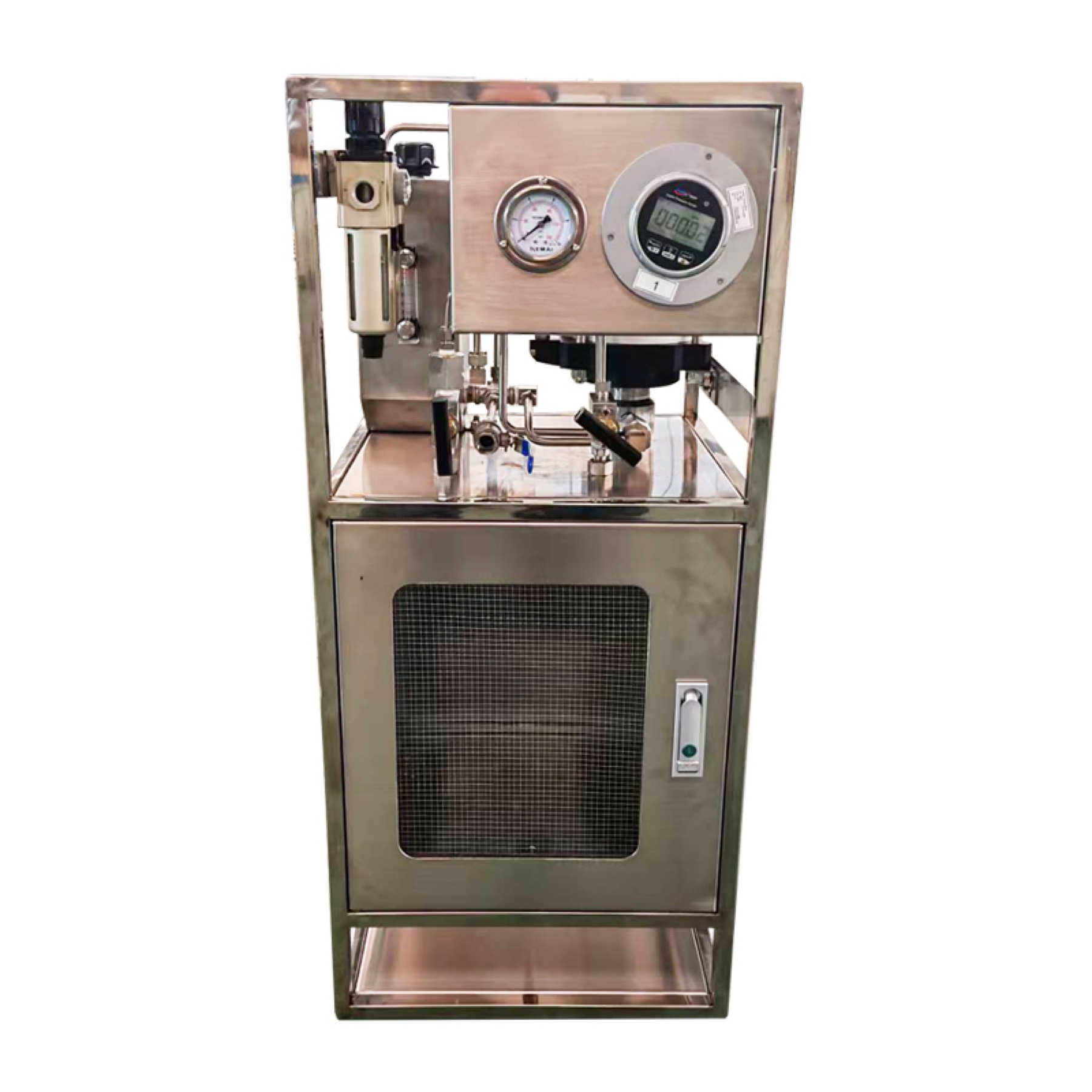

Приборная панель

На панели расположены приборы давления и органы ручного управления. Нагнетание, выдержка и сброс выполняются последовательно с контролем показаний.

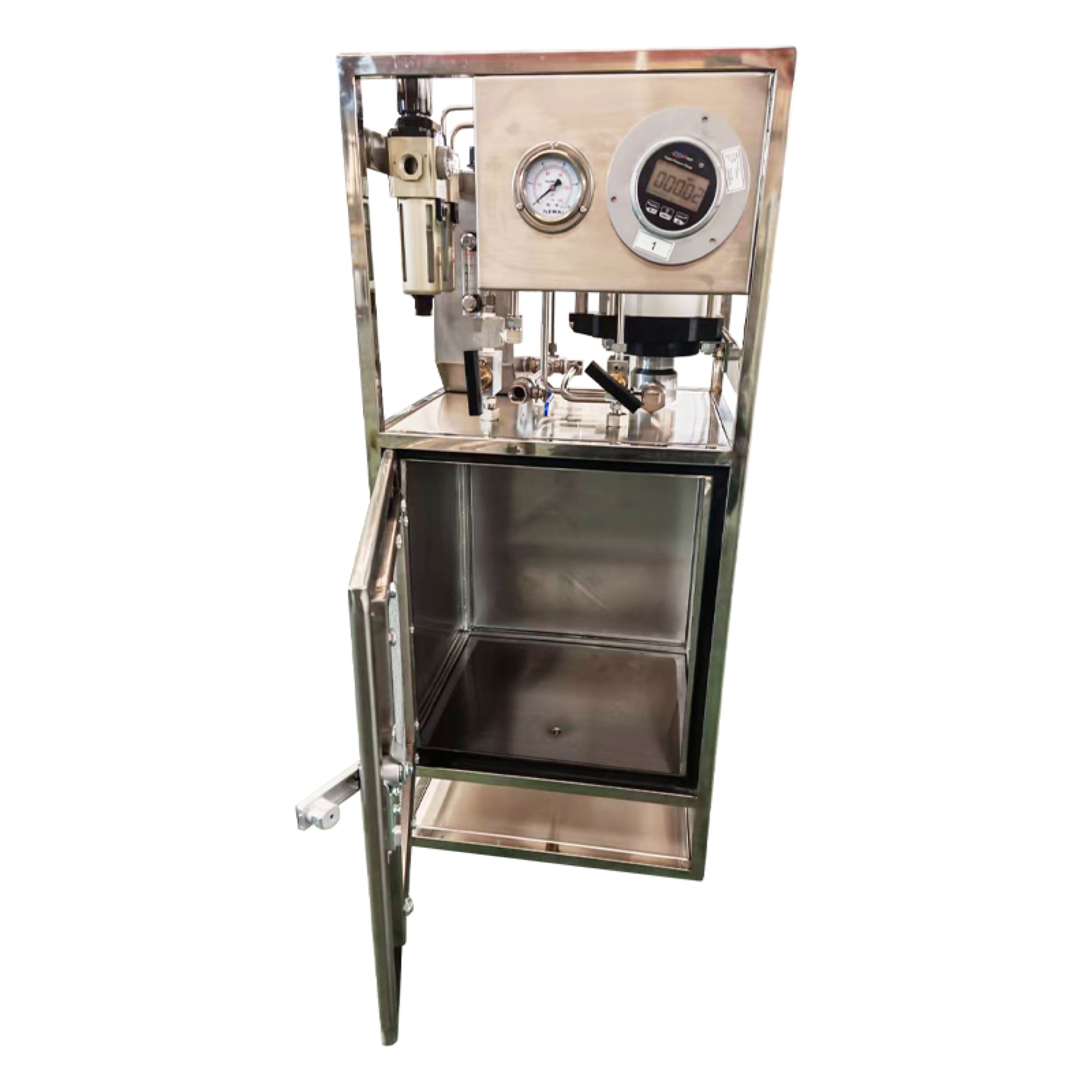

Испытательный отсек

Рукав или соединительный узел подключается к высоконапорной линии внутри отсека. Дверца обеспечивает доступ для установки образца и обслуживания присоединений.

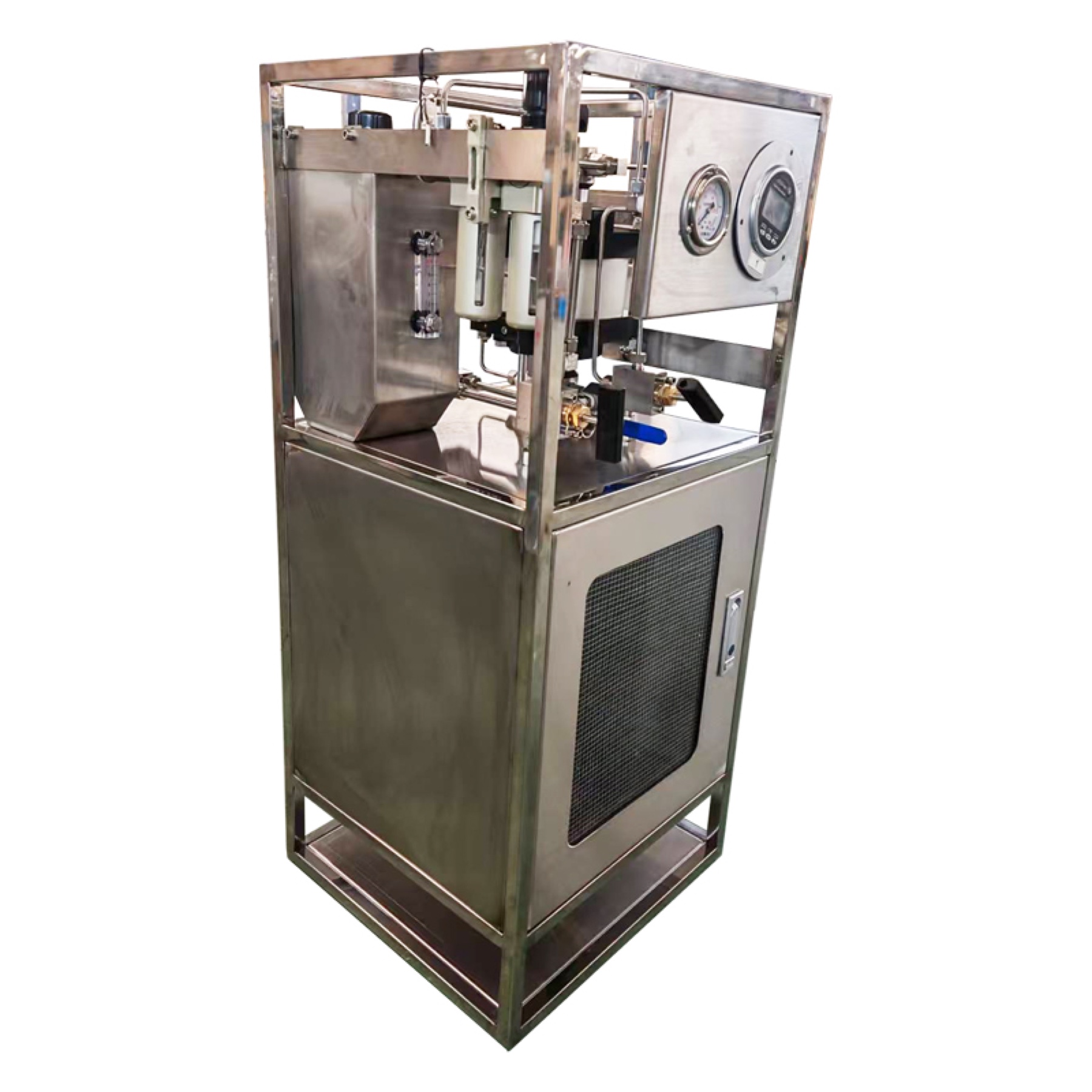

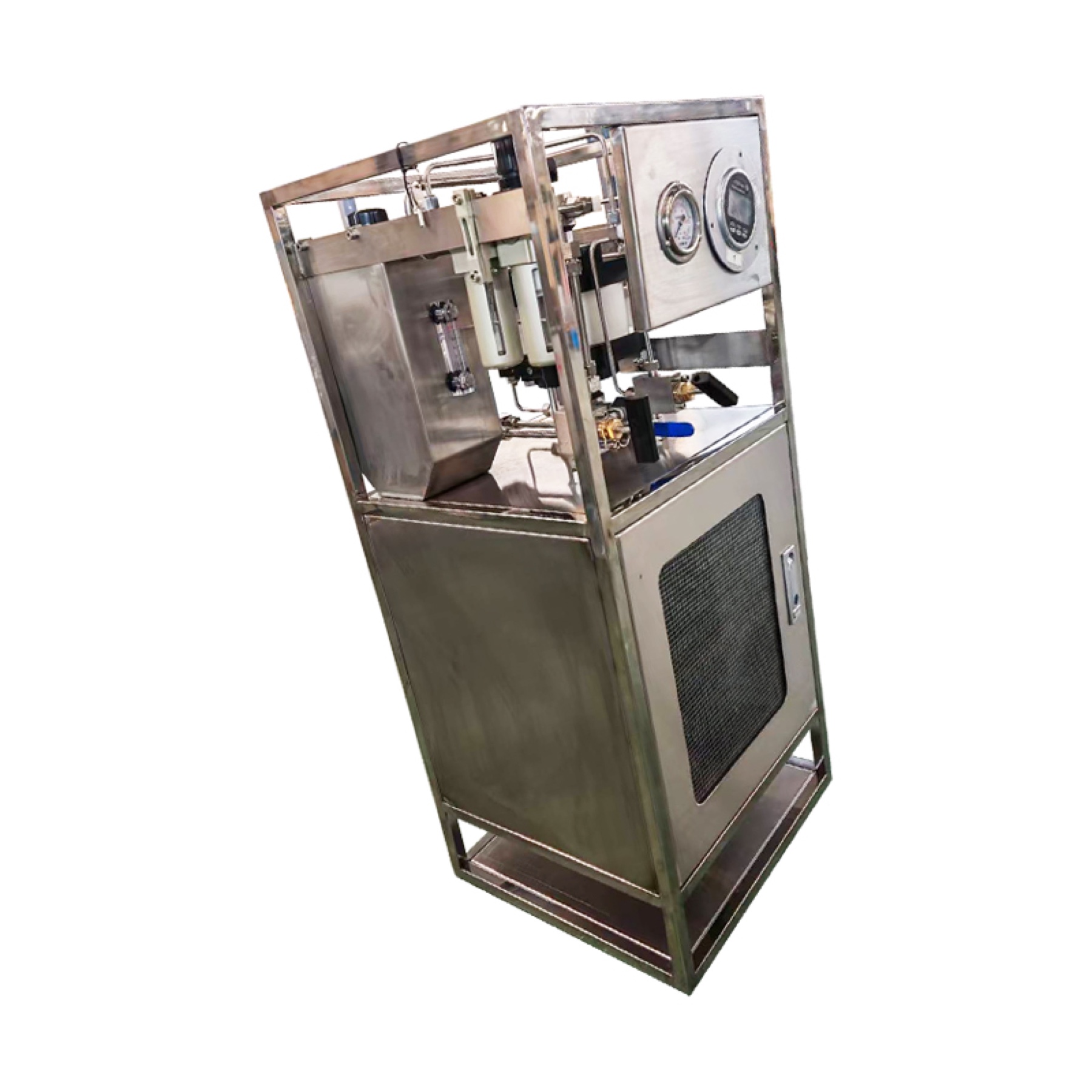

Рама и трубопроводы

Насос, арматура и измерительные приборы смонтированы на металлической раме. Высоконапорные соединения и уплотнения работают с жидкой испытательной средой.
